这种单位非逆变总线收发器使用两个单独的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受从1.65 V到5.5 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受从1.65 V到5.5 V的任何供电电压。这允许在任何1.8 v、2.5 v、3.3 v和5 v电压节点之间进行通用低压双向转换。

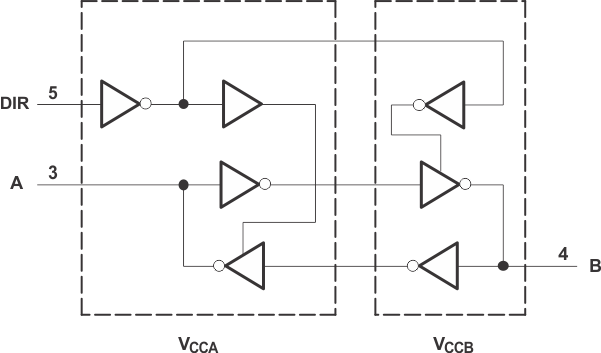

SN74LVC1T45设计用于两个数据总线之间的异步通信。方向控制(DIR)输入的逻辑电平激活b端口输出或a端口输出。当B端口输出被激活时，设备从A总线发送数据到B总线，当A端口输出被激活时，从B总线发送数据到A总线。输入电路在A和B端口上总是活跃的，并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。

SN74LVC1T45被设计成DIR输入由V(CCA)供电。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。

V(CC)隔离特性被设计成如果V(CC)输入在GND，那么两个端口都处于高阻抗状态。

NanoFree封装技术是IC封装概念上的重大突破，采用模具作为封装。
