这种单正边触发d型触发器设计用于1.65 V到5.5 V V(CC)操作。

NanoFree 封装技术是集成电路封装概念的重大突破，使用模具作为封装。

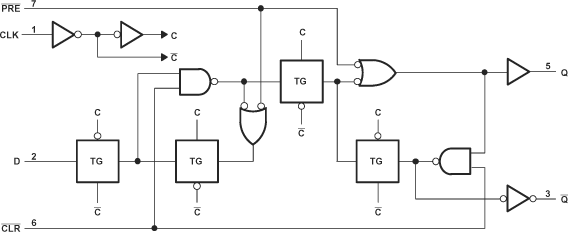

预设的低电平(精准医疗)或清(CLR)输入设置或重置输出，而不考虑其他输入的级别。当精准医疗和CLR不活跃(高)，满足设置时间要求的数据(D)输入的数据被转移到时钟脉冲正沿的输出。时钟触发发生在电压水平，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，可以在不影响输出电平的情况下改变D输入的数据。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。
