这种双位非逆变总线收发器使用两个独立的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受从1.65 V到5.5 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受从1.65 V到5.5 V的任何供电电压。这允许在任何1.8 v、2.5 v、3.3 v和5 v电压节点之间进行通用低压双向转换。

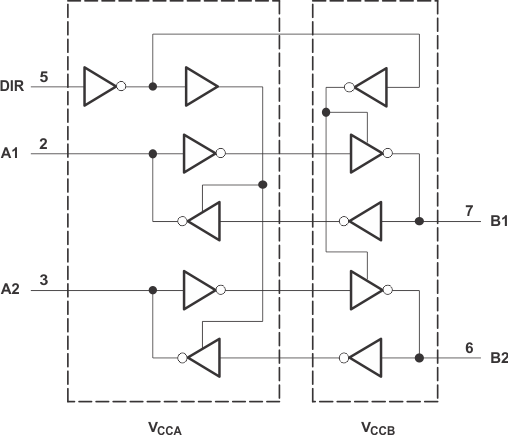

SN74LVC2T45设计用于两个数据总线之间的异步通信。方向控制(DIR)输入的逻辑电平激活b端口输出或a端口输出。当B端口输出激活时，设备将数据从A总线传输到B总线，当A端口输出激活时，设备将数据从B总线传输到A总线。A和B端口上的输入电路总是活跃的，并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。
SN74LVC2T45的设计使DIR输入电路由V(CCA)提供。此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。
V(CC)隔离特性确保如果任何V(CC)输入在GND，两个端口都处于高阻抗状态。NanoFree 封装技术是集成电路封装概念的重大突破，使用模具作为封装。
100K 输出AD值：直流电压，占空比=0时，AD_OUT=46mV;占空比=99%时，AD_OUT=5.02V 今天用STM32做了一个5V DA转换电路，首先用了一个3.3V转5V的电压转换芯片SN74LVC2T45
~100K 输出AD值：直流电压，占空比=0时，AD_OUT=46mV;占空比=99%时，AD_OUT=5.02V 今天用STM32做了一个5V DA转换电路，首先用了一个3.3V转5V的电压转换芯片SN74LVC2T45
日前，德州仪器 (ti) 宣布推出四款新型双电源电平转换收发器，即 sn74lvc1t45、sn74lvc2t45、sn74avc8t245及sn74avc20t245，成为运行于不同电压节点上的接口设备的理想选择
