这个16位非逆变总线收发器使用两个独立的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受从1.65 V到5.5 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受从1.65 V到5.5 V的任何供电电压。这允许在任何1.8 v、2.5 v、3.3 v和5 v电压节点之间进行通用低压双向转换。
SN74LVCH16T245器件控制引脚(1DIR, 2DIR, 1 .OE, 2OE)由V(CCA)提供。

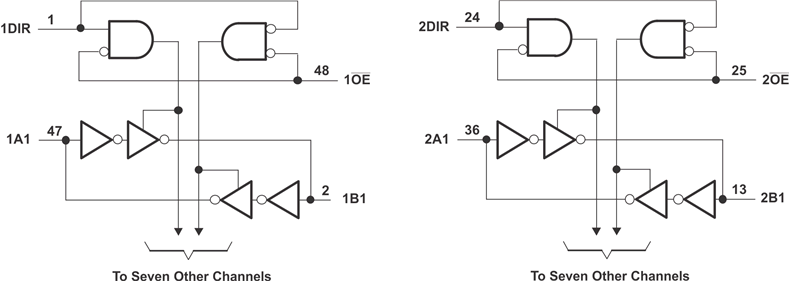

SN74LVCH16T245器件用于两个数据总线之间的异步通信。方向控制(DIR)输入和输出允许(OE)输入激活b端口输出或a端口输出,或将两个输出端口放入高阻抗模式。当B端口输出激活时,设备将数据从A总线传输到B总线,当A端口输出激活时,设备将数据从B总线传输到A总线。A和B端口上的输入电路总是活跃的,并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。
有源总线保持电路将未使用或未驱动的数据输入保持在有效的逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。通电侧的总线保持电路总是处于活动状态。
此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出,防止损坏电流回流通过设备时,它是断电。
V(CC)隔离特性确保如果任何V(CC)输入在GND,那么所有输出都处于高阻抗状态。为了保证上电或下电时的高阻抗状态,OE应通过上拉电阻连接到V(CC);电阻器的最小值由驱动器的电流下沉能力决定。
