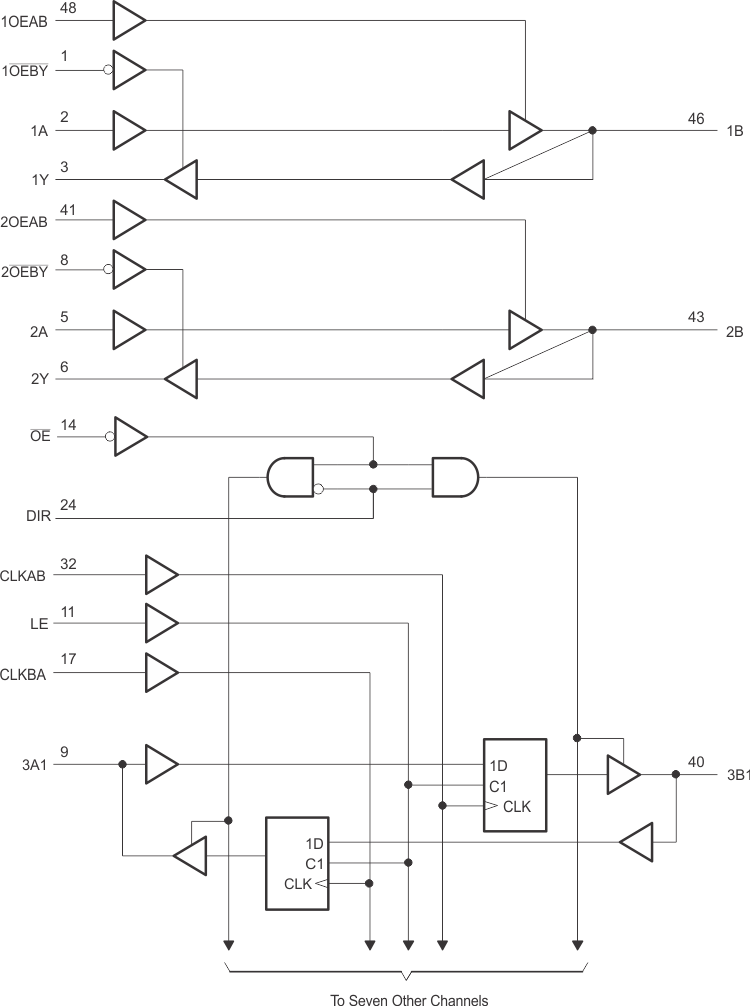

SN74VMEH22501A-EP 8位通用总线收发器有两个完整的1位三线总线收发器，设计用于3.3 V V(CC)工作与5 V容忍输入。UBT收发器允许透明、锁存和触发器模式的数据传输，总线收发器上的独立LVTTL输入和输出提供了控制和诊断监测的反馈路径。该设备提供了LVTTL逻辑级别的卡与VME64、VME64x或VME320((2))背板拓扑之间的高速接口。
SN74VMEH22501A-EP与SN74VMEH22501 (SCES357)兼容，但工作温度范围更宽。
高速背板操作是改进的OEC电路和高驱动的直接结果，已设计和测试到VME64x背板模型。b端口I/ o为驱动大容性负载进行了优化，并包括伪etl输入阈值((1/2)V(CC)±50 mV)，以提高抗噪能力。这些规范支持VME64x (ANSI/VITA 1.1)中的2eVME协议和VITA 1.5中的2eSST协议。
通过正确设计21槽位VME系统，设计师可以在线性背板上实现320-MB的传输速率，在VME320背板上可能实现1-GB的传输速率。
所有输入和输出都是5v容忍，并与TTL和5v CMOS输入兼容。
有源总线保持电路将未使用或未驱动的3a端口输入保持在有效的逻辑状态。在1A或2A输入、任何b端口输入或任何控制输入上不提供总线保持电路。不建议在总线保持电路中使用上拉或下拉电阻。
该设备完全指定的活插入应用使用I(关)，上电3状态，和BIAS V(CC)。I(关)电路防止损坏电流回流通过设备时，它是关闭/打开的。上电三态电路在上电和下电时将输出置于高阻抗状态，防止驱动器冲突。BIAS V(CC)电路对b端口输入/输出连接进行预充电和预置，防止在插入或拔出卡时背板上的活动数据受到干扰，并允许真正的活插入能力。
上电或下电时，当V(CC)在0 ~ 1.5 V之间时，设备处于高阻抗状态。然而，为了确保1.5 V以上的高阻抗状态，输出使能(OE和OEBY)输入应通过上拉电阻连接到V(CC)，输出使能(OEAB)输入应通过下拉电阻连接到GND;电阻的最小值由连接到该输入端的设备的驱动能力决定。
