SN5545xB和SN7545xB是双外设驱动程序，设计用于使用TTL逻辑的系统。该系列器件在功能上可替换SN75450系列和SN75450A系列器件。该设备的速度与SN75450系列相当，且部件的设计确保不被锁住。二极管箝位输入简化了电路设计。

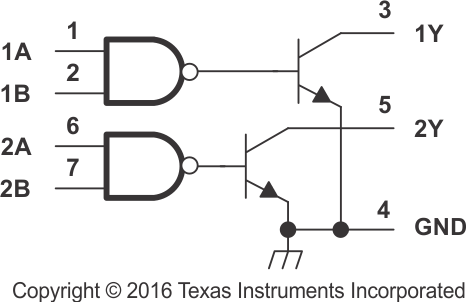

SNx5451B、SNx5452B、SNx5453B和SNx5454B器件分别是双外设and、NAND、OR和NOR驱动器(假设为正逻辑)，逻辑门的输出内部连接到npn输出晶体管的底座上。
SN5545xB驱动的特点是在-55°C到125°C的全军用范围内运行。SN7545xB驱动的特点是在0°C到70°C的工作。
【用 途】 功率驱动电路 【性能 参数】双列8脚封装,双"与"门驱动器,吸收电流=300mA,电源电压=5V。【互换 兼容】75451 75451A/B 7G75451 MC75451/B HD75451A SG75451 SG75451B SN75451&nb
【互换 兼容】75431 SN75431 75451A/B MC75431 MC75451 MC75451B HD75451A CJ0451 SN75451B
SN55451B/75451B是输入端与TTL或DTL电路相容的具有“与”逻辑功能的外围驱动器，其输入电流为300mA，输入电压高，转换速度快。其典型应用电路如图所示。
