SN5545xB和SN7545xB是双外设驱动程序，设计用于使用TTL逻辑的系统。该系列器件在功能上可替换SN75450系列和SN75450A系列器件。该设备的速度与SN75450系列相当，且部件的设计确保不被锁住。二极管箝位输入简化了电路设计。

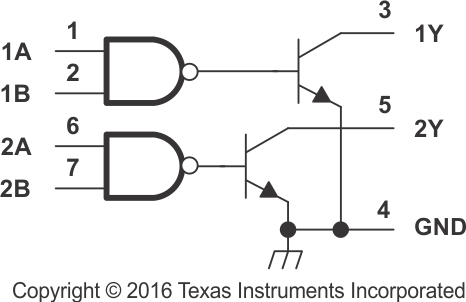

SNx5451B、SNx5452B、SNx5453B和SNx5454B器件分别是双外设and、NAND、OR和NOR驱动器(假设为正逻辑)，逻辑门的输出内部连接到npn输出晶体管的底座上。
SN5545xB驱动的特点是在-55°C到125°C的全军用范围内运行。SN7545xB驱动的特点是在0°C到70°C的工作。
【用 途】 功率驱动电路 【性能 参数】双列8脚封装,双"与非"门驱动器,吸收电流=300mA。【互换 兼容】75432 75452B SN75432 75452A/B MC75432 MC75452/B HD75452 CJ0452 SN55452B
【互换 兼容】75432 75452B SN75432 SN75452B MC75432 MC75452B HD75452 该
【互换 兼容】75432 SN75432 SN75452B 75452A/B MC75432 MC75452B HD75452
【互换 兼容】75432 75452B SN75432 SN75452B 75452A/B MC75432 HD75452 该
【互换 兼容】75432 75452B SN75432 75452A 75452B MC75432 MC75452 MC75452B HD75452 CJ0452 SN75452B
SN55452B／75452B是输入端与TTL或DTL电路相容的具有“与非”逻辑功能的外围驱动器，具有输出电流为300mA、输出电压高、转换速度快等特点。其典型应用电路如图所示。
