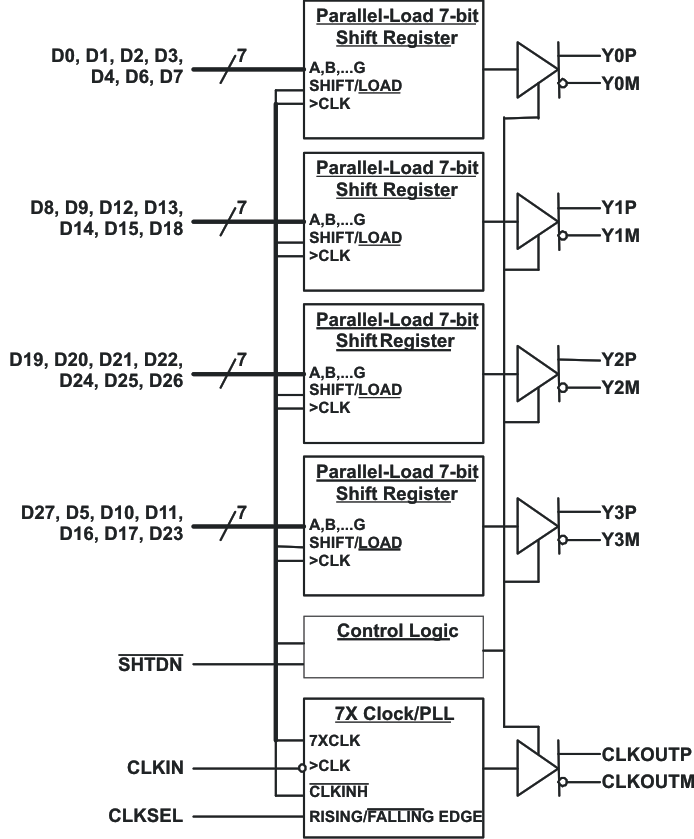

SN75LVDS83A Flatlink 发射机设备包含4个7位并行负载串行输出移位寄存器,一个7×时钟合成器和5个低压差分信号(LVDS)线驱动器在一个集成电路中。这些功能允许28位单端LVTTL数据通过5个平衡对导体同步传输,由兼容接收机接收,如SN75LVDS82和集成LVDS接收机的LCD面板。
在发送时,数据位D0到D27被加载到输入时钟信号(CLKIN)边缘的寄存器中。时钟的上升或下降边缘可以通过时钟选择(CLKSEL)引脚选择。将CLKIN的频率乘以7倍,然后用于以7位片和串行方式卸载数据寄存器。然后将四个串行流和一个锁相时钟(CLKOUT)输出到LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。
SN75LVDS83A不需要外部组件,很少或根本不需要控制。数据总线在发送端输入端和接收端输出端显示相同,数据传输对用户透明。唯一的用户干预是通过向CLKSEL输入高电平来选择时钟上升沿,或者使用低电平输入来选择下降沿,并可能使用Shutdown/Clear (SHTDN).SHTDN是一个有源低输入抑制时钟,并关闭LVDS输出驱动器以降低功耗。这个信号上的一个低电平清除所有内部寄存器为一个低电平。
SN75LVDS83A的特点是在环境空气温度为-10°C至70°C时工作。
替代设备选项:SN75LVDS83B是SN75LVDS83A的替代,时钟频率范围为10 MHz到135 MHz。SN75LVDS83B除了TSSOP包外,还有一个更小的BGA包。
日前,德州仪器(TI)宣布推出首款可直接与1.8V供电处理器连接的LVDS串行器。SN75LVDS83B采用TIFlatLink技术,无需使用1.8V及2.5V逻辑接口所需的高成本电平转换器,从而不仅可显著降低成本,而且还可将板级空间缩减达83%。SN75LVDS83B支持8位色彩,并可串行化RGB数据。此外,该器件还在一个LVDS时钟以及4个LVDS数据对(datapair)中高度整合了24条数据线,从而实现了与LCD模块的连接。SN75LVDS83B支持上网本、移动网络设备、数字相框以
