SSM2142是一款集成式差分输出缓冲放大器，可将单端输入信号转换为具有高输出驱动能力的一对平衡输出信号。该器件采用低噪声热匹配薄膜电阻和高压摆率放大器，可以消除电源线路“嗡嗡”声、RF干扰、压降以及长音频电缆线路经常遇到的其它外来噪声，从而有助于保持音频系统的声波品质。通过对片上电阻进行激光调整，可实现出色的共模噪声抑制和失调误差性能，确保该器件具有高增益精度。精心设计的输出级能够驱动难以驱动的负载，即使是极长的电缆或低至600 欧姆的负载，也能提供低失真性能，并且在各种工作条件下均保持稳定。
SSM2142采用交叉耦合的电子平衡拓扑结构，能够模拟针对线路驱动的完全平衡变压器解决方案性能。不过，SSM2142与变压器相比，失真更低，占用电路板空间少得多，而且能以更少的器件实现与前者相当的共模抑制性能。
SSM2142与差分接收器SSM2141串联使用，可针对长电缆上的音频信号驱动与接收应用建立一个完整、可靠的解决方案。SSM2141在60 Hz时的输入共模抑制比为100 dB。关于这种典型系统的性能规格说明，请参考数据手册。

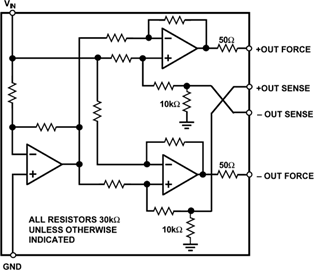

SSM2142是一款集成式差分输出缓冲放大器，可将单端输入信号转换为具有高输出驱动能力的一对平衡输出信号。此篇主要介绍了SSM2142特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。SSM2142特性：低失真；高压摆率15V/µs（典型值）；输出短路保护；低成本SSM2142典型应用范围：HiFi设备；电信系统；工业仪表SSM2142参考设计应用电路：图1SSM2142
【用 途】 【性能 参数】【互换 兼容】
双运放NE5532构成不平衡--平衡变换器（如果用SSM2142、DRVl34等不平衡--平衡变换专用集成电路当然更好），推动由湖山”BK2×150B双声道纯功放组成的单路BTL
双运放NE5532构成不均衡--均衡变换器（假如用SSM2142、DRVl34等不均衡--均衡变换专用集成电路当然更好），鞭策由湖山”BK2×150B双声道纯功放构成的单路BTL
