优势和特点
- 无滤波数字输入、单声道D类放大器
- 采用4.5 V至17 V单电源供电
- 31.3 W输出功率，17 V电源和4 欧姆负载（THD + N为1%时）
- 信噪比为107 dB，A加权
- 采用12 V电源时，驱动8 欧姆负载时的效率为93.3%
- I2C控制，多达4个引脚可选插槽/地址
- 支持多种串行数据格式至TDM16
- 数字接口支持8 kHz至192 kHz的采样速率
- 灵活的数字和模拟增益调整
- 灵活的电源监控AGC功能
- 6.55 mA静态电流，采用17 V PVDD单电源
- 短路和热保护、过热报警
- 20引脚1.8 mm × 2.2 mm、0.4 mm间距WLCSP封装
- 爆音与咔嚓声抑制
- 用户可选的超低EMI辐射模式
- 上电复位
产品详情

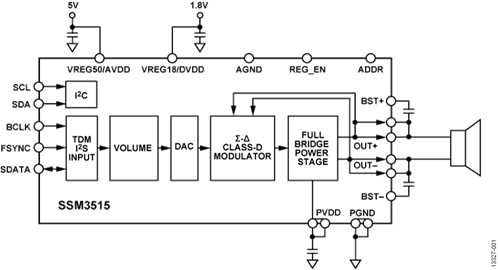

SSM3515是一款完全集成数字输入的高效率、单通道D类音频放大器。 应用电路只需极少的外部器件，采用4.5 V至17 V单电源供电。 采用12 V电源供电时，可提供8.4 W输出功率以驱动8 欧姆负载，或提供15.8 W功率以驱动4 欧姆负载，而采用17 V电源供电时，可提供31.3 W功率以驱动4 欧姆负载，THD + N均为1%。
SSM3515采用高效率、低噪声调制方案，无需外部LC输出滤波器。 即使输出功率较低时，该方案也能提供高效率。 采用12 V电源时，以7 W功率驱动8 欧姆负载时的效率为92%，以15 W功率驱动4 欧姆负载时的效率为88%。
与其它D类架构相比，采用扩频脉冲密度调制可提供更低的EMI电磁辐射，通常高于100 MHz。
数字输入功能无需外部数模转换器(DAC)。 SSM3515具有微功耗关断模式，采用12 V PVDD电源时，关断电流典型值为39 nA。 该器件还内置爆音与咔嚓声抑制电路，可以使器件开启和关闭期间输出端的电压突波最小。
SSM3515采用或未采用I2C控制接口。 SSM3515的额定温度范围为-40°C至+85°C商用温度范围。 它内置热关断和输出短路保护功能。 采用20引脚、1.8 mm x 2.2 mm、无卤晶圆级芯片规模封装(WLCSP)。
