产品详情

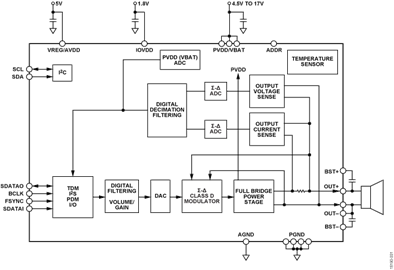

SSM3525 是一款完全集成的高效单声道 D 级音频放大器，具有输出电压、输出电流和 PVDD 电源的数字输入和数字化输出。应用电路需要很少的外部组件，并且可以由 4.5 V 至 17 V (PVDD) 和 1.8 V (IOVDD) 电源供电。它能够以 <1% 的 THD + N 将 8.3 W 的连续输出功率从 12 V 电源传输到 8 欧姆 的负载中（或将 15.3 W 传输到 4 欧姆 的负载中），或者全以 <1% 的 THD + N 将 30.2 W 从 17 V 电源传输到 4 欧姆 的负载中。

SSM3525 采用一套高效、低噪声调制方案，不需要外部电感器/电容器 (LC) 输出滤波器。该方案即使在低输出功率下仍能继续提供高效率。在从 12 V 电源将 9 W 功率传输到 8 欧姆 的负载时，其工作效率为 92%，在从 17 V 电源将 20 W 功率传输到 4 欧姆 的负载时，其工作效率为 89%（现在应该与表格匹配），并且其 A 加权信噪比 (SNR) 为 107 dB。

扩频脉冲密度调制与其他 D 级架构相比，具有更低的电磁干扰 (EMI) 辐射发射，尤其是在高于 100 MHz 时。

由于采用数字输入，因此不再需要外部数模转换器 (DAC)。SSM3525 具有一种微功耗关断模式，PVDD 电源电压为 12 V 时，关断电流为 90 nA（典型值）。当不需要感应时，可以关断各个感应模块以便节能。

该器件还包括爆音与喀哒声抑制电路，可以在开启和关闭期间较大限度地减小输出电压干扰。

电流感应通过使用集成式模数转换器 (ADC) 和内部感应电阻器完成。可以使用各种串行音频格式返回数字化的电压和电流信息，这些格式包括 I(2)S、时分复用 (TDM) 和脉冲密度调制 (PDM)。

SSM3525 包括一个集成式稳压器，用于生成所需的 5 V 模拟电源。或者，如果从直流/直流转换器提供外部 5 V 电源轨，则它可以提高系统效率。

SSM3525 设计为使用 I2C 控制接口进行工作，并可在 -40C 至 +85C 的温度范围内工作。它具有内置式热关断和输出短路保护。它采用无卤素 23 球 2.26 mm × 2.38 mm 晶圆级芯片规模封装 (WLCSP)。

应用

• 移动计算
• 便携式电子设备
