SSM4321采用高效率、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案也能提供高效率。采用5.0 V电源时，SSM4321能够以89%的效率将1.4 W功率驱动到8欧姆负载，信噪比(SNR)大于100 dB。

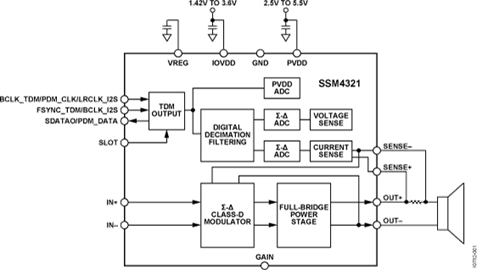

SSM4321内置检测电路，可检测输出电流、输出电压和PVDD电源电压。电流检测采用输出引脚和负载之间连接的外部检测电阻来实现。输出电流和电压均被发送至具有16位分辨率的ADC；PVDD电源电压则被发送至一个具有8位分辨率的ADC。
这些ADC的输出通过TDM或I2S输出串行端口提供。SLOT引脚用来决定TDM接口上将使用四个可能输出时隙中的哪一个。通过反转BCLK和FSYNC的引脚连接可以选择一个立体声I2S接口。还可以通过SLOT引脚选择电压和电流数据的直接PDM位流。
与其它D类架构相比，采用扩频脉冲密度调制(PDM)可提供更低的电磁辐射。扩频PDM固有的随机特性可以避免多个互相靠近的放大器发生时钟交调（差频效应）。
SSM4321产生的EMI辐射极低，大幅降低了D类输出（特别是100 MHz以上）的辐射。SSM4321的超低EMI辐射特性也有助于解决天线和RF灵敏度问题。
该器件包含一个高度灵活的增益选择引脚，只需一个串联电阻就可选择0 dB、3 dB、6 dB、9 dB或12 dB的增益设置。输入阻抗固定为80 k欧姆，与所选增益无关。
SSM4321具有关断模式，关断电流典型值小于1 μA。关断通过移除BCLK输入来使能。BCLK引脚上必须有时钟信号，该器件才能正常工作。该器件还内置爆音与咔嚓声抑制电路，可以使器件开启和关闭期间输出端的电压突波较小，从而降低启动和停用时的声频噪声。
SSM4321的额定温度范围为-40°C至+85°C工业温度范围。它内置热关断和输出短路保护功能，采用16引脚、0.4 mm间距、1.74 mm x 1.74 mm、无卤晶圆级芯片规模封装(WLCSP)。
