产品详情

SSM4567是一款数字输入D类功率放大器，集成升压转换器，相比普通电池电源具有更高的输出功率。 这意味着最大输出功率在电池电压范围内是恒定的。 SSM4567是功率敏感应用的理想选择。在功率敏感应用中系统噪声能够破坏发送至放大器的小模拟信号，例如移动电话、平板电脑和便携式多媒体播放器。

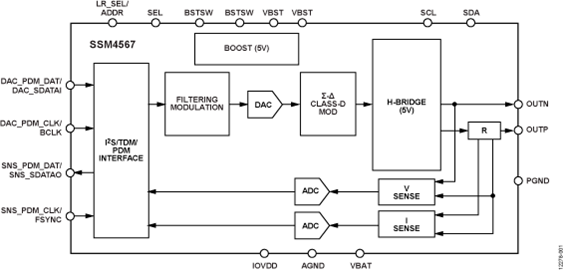

SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I(2)S/TDM)数字音频接口。 利用SSM4567，音频能够以数字的方式发送至音频放大器，从而显著降低传输音频上噪声源的影响，无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时，能够提供2.5 W连续输出功率，驱动4欧姆负载，且THD+N值小于1%。

通过I(2)C、PDM模式控制或TDM控制，可控制SSM4567。 该器件也可以在无控制接口的独立模式下工作。

SSM4567内置检测电路，可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 AGC在低电池电压时可限制最大输出，从而避免从电池吸取过多电流，延长电池使用寿命。

SSM4567采用高效率、低噪声调制方案，无需外部LC输出滤波器。 闭环五级调制器设计保留了数字放大器的优势，同时又具有极佳的PSRR和音频性能。 该调制能够在低功耗情况下继续提供高效率，且A加权SNR为104dB。 与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM4567具有微功耗关断模式，在VBAT电源下的关断电流典型值为0.2 μA。 关断通过选通输入时钟和数据信号来自动启动。

SSM4567的额定温度范围为-40°C至+85°C工业温度范围。它内置热关断、放大器和升压输出短路保护功能， 采用19引脚、1.74 mm x 2.1 mm晶圆级芯片规模封装(WLCSP)。

应用

• 手机
• 平板电脑
• 便携式媒体播放器
