优势和特点
- 架构灵活，能与所有数模转换器(DAC)接口
- 高输出电流驱动能力
- 输出电流大于100 mA rms
- 精确再现大音乐瞬变并注入重负载（16 欧姆至32 欧姆）
- 出色的音频保真度
- 1 kHz时总谐波失真加噪声(THD + N)为-121 dB，±5 V电源和32 欧姆负载时提供2 V rms输出
- 1.8 μV rms的低输出集成噪声（10 Hz至22 kHz），具有A加权滤波器
- 电源电压范围：±3.3 V至±6 V（典型值）
- 低功耗工作
- 使能：60 mW， V(CC) = +5 V, V(EE) = -5 V
- 禁用/语音选择：<30 μA
- 带高输出阻抗的低功耗禁用模式
- 关断模式下处于高阻态，高保真路径中无需语音模式开关
- 20 kHz下电源抑制比(PSRR)大于87 dB
- 可调输入共模电压和电阻可编程基准电压
- 能够提供两个串联单极点低通滤波器
- 2.2 nF最大输入电容
- 第二个滤波器位于GAINx和FILTx引脚之间
- 爆音与咔嚓噪声抑制
- 信号链集成支持小面积印刷电路板(PCB)

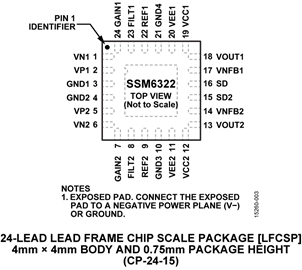

- 紧凑型4 mm × 4 mm LFCSP封装
产品详情
SSM6322是一款集成式双通道音频放大器解决方案，可直接与音频DAC/CODEC接口，较大限度地提高高保真音频信号链的保真度。SSM6322的高效设计可实现出色的音频性能，同时较大限度地降低功耗，以使便携式应用中的电池使用时间最长。
SSM6322在1 kHz时具有-121 dB的THD + N，并具有非常低的输出噪声（20 Hz至20 kHz）。低功耗工作、高峰值输出电流和高PSRR，使SSM6322成为需要高保真音频、高动态范围、高精度和低功耗应用的理想选择。这种高集成度驱动解决方案还能减少开发时间，缩小电路板空间，并将外部元件减至较少。
SSM6322采用24引脚LFCSP封装。SSM6322的工作温度范围为-40°C至+85°C工业温度范围。
应用
- 高保真耳机驱动器
- 影音接收机
- 专业音频设备
- 音频测试设备
- 车载信息娱乐系统
