ST10F276Z5产品信息：

描述

10F276Z5是微电子10家族16位单片CMOS微控制器的衍生产品。它结合了高CPU性能(高达3200万次/秒)和高外围功能和增强的I/ o能力。它还提供了片上高速单电压闪存，片上高速RAM和时钟产生通过锁相环。10F276Z5采用0.18 μm CMOS工艺加工。MCU核心和逻辑提供了一个5到1.8 V的片上电压调整器。该部分由单一的5v电源提供，I/ o工作在5v。
设备向上兼容10F269设备，略有不同。

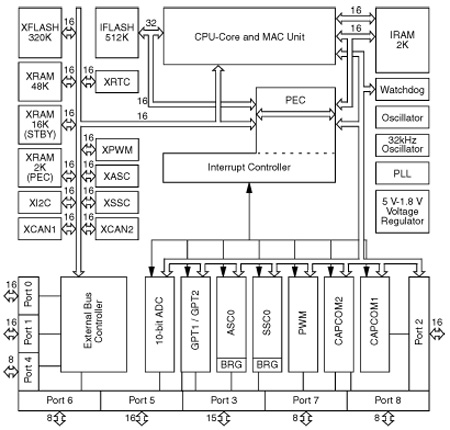

所有功能
高性能的16位CPU，具有DSP功能
31.25 ns在64 MHz的最大构造周期时间。CPU时钟
16 × 16位乘法，40位累加器
增强布尔位操作
单周期上下文切换支持
芯片上的记忆
512kbyte Flash内存(32位取)
闪存(16位取)
单电压闪存与擦除/程序控制器和100 K擦除/编程周期。
可用于代码和数据的16mbyte线性地址空间(带有CAN或I2C的5mbyte)
2kbyte内部RAM (IRAM)
66kbyte扩展RAM (XRAM)
外部总线
不同地址范围的可编程外部总线配置和特性
五种可编程芯片选择信号
保持确认总线仲裁支持
中断
8通道外设事件控制器用于单周期中断驱动的数据传输
16优先级中断系统有56个源，采样率降至15.6ns
定时器:两个多功能通用定时器单位与5个定时器
两个16通道捕获/比较单元
4通道PWM单元+ 4通道XPWM
A / D转换器
24-channel 10位
最小转换时间为3 μs
串行通道
两个同步/异步串行通道
两个高速同步通道
一个I2C标准接口
2个在1或2个CAN总线上运行的CAN 2.0B接口(64或2x32消息，C-CAN版本)
故障安全保护
可编程看门狗定时器
振荡器监督
片上引导rap加载程序
时钟一代
片上锁相环与4到12 MHz振荡器
直接或预标时钟输入
实时时钟和32千赫片上振荡器
多达111条通用I/O线
可单独编程输入、输出或特殊功能
可编程阈值(hy eresis)
Idle, Power-down和andby模式
单电压电源:5v±10%(嵌入式稳压器为1.8 V铁芯电源)
