ST1S03

1.5 A, 1.5 MHz可调步降开关稳压器

ST1S03产品信息：

描述

1S03是一种压降DC-DC转换器，为HDD应用中的低压数字核心供电，通常，当功耗可能导致应用环境的高温时，替代大电流线性解决方案。在3v到16v的输入电压范围内，提供高达1.5 A的电压。高开关频率(1.5 MHz)允许使用微小的表面贴装组件:以及resi或分频器来设置输出电压值，只需要一个电感器，一个肖特基二极管和两个电容。此外，电流型PWM拓扑和使用低ESR SMD陶瓷电容器保证了低输出纹波。设备有热保护和电流限制，以防止意外短路造成的损坏。1S03设备在DFN6D包中可用。

  • 所有功能

    • 电流模式PWM (1.5 MHz) DC-DC变换器
    • 2%直流输出电压公差
    • 内部软件艺术ARTUP电流限制和功率对延迟50 - 100 μs
    • 典型的效率:在超过所有操作条件的70%
    • 1.5 A输出电流能力
    • 不切换静止电流:在温度范围内最大2.5 mA
    • 开关V (DS): max。350 mV在I(SW)= 750毫安
    • 使用微型电容器和电感器
    • 可在DFN6D 3 × 3mm封装外露垫

ST1S03数据手册：

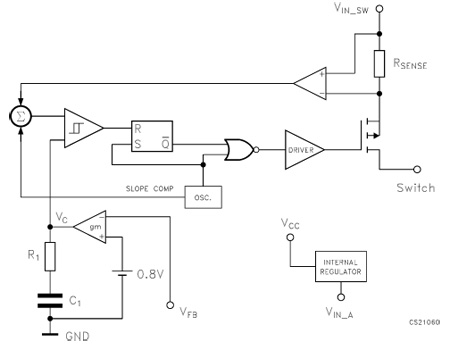

ST1S03引脚功能、电路图：

可调1.5A降压1.5 MHz的开关稳压器

　ST1S03可以放弃与输入电压范围为3V至16V为1.5A。此电路可以使用微小的表面贴装元件，由于高开关频率(1.5MHz)。要设置输出电压值，该电路使用电阻分压器。

意法半导体（ST）新的稳压器芯片让电池供电的便携设备变得更小

在上一代产品ST1S03和

ST新的稳压器芯片让电池供电的便携设备变得更小

它在上一代产品st1s03和st1s03a开关稳压器的基础上取得革命性进步，新的st1s06集

意法半导体推出便携设备专用降压DC/DC转换器

据介绍，在上一代产品ST1S03和ST1S03A开关稳压器的基础上取得革命性进步，新的ST1S06集成一个同步整流模块，节省了一个外部肖特基二
