ST1S06

同步整流1.5 A、1.5 MHz可调步降开关稳压器，带抑制功能

ST1S06产品信息：

描述

1S06是一种降压DC-DC转换器，为HDD应用中的低压数字核心供电进行了优化，一般来说，当功耗可能导致应用环境的高温时，可以替代大电流线性解决方案。在2.7 V至6v的输入电压范围内，可提供高达1.5 A的电压。高开关频率(1.5 MHz)允许使用微小的表面贴装组件:以及resi或分频器来设置输出电压值，只需要一个电感和两个电容。此外，电流型PWM拓扑和使用低ESR SMD陶瓷电容器保证了低输出纹波。设备有热保护和限流，防止意外短路造成损坏。1S06在DFN6D 3x3包中可用。

  • 所有功能

    • 使用微型电容器和电感器
    • R (DS(上))typ150毫欧
    • 可在DFN6 3x3曝光垫
    • 工作结温度-30°C至125°C
    • 输出电流能力
    • 典型的效率:在90％
    • 电流模式PWM (1.5MHz) DC-DC变换器
    • 同步整流
    • 2%直流输出电压公差
    • 内部柔软的艺术
    • 不切换静止电流:超过温度范围最大1.5mA
    • 抑制功能

ST1S06数据手册：

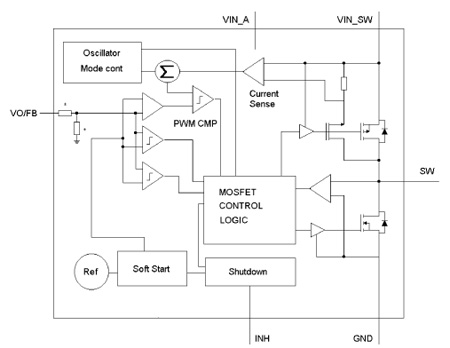

ST1S06引脚功能、电路图：

ST新的稳压器芯片让电池供电的便携设备变得更小

成本极具竞争力的新产品st1s06兼有给用户带来实惠的功能和优异的电气性能，同时还将外围组件的需求量降低到最低限度。　　它在上一代产品st1s03和st1s03a开关稳压器的基础上取得革命性进步，新的st1s06集

意法半导体推出便携设备专用降压DC/DC转换器

据介绍，成本极具竞争力的新产品ST1S06兼有给用户带来实惠的功能和优异的电气性能，同时还将外围组件的需求量降低到最低限度。据介绍，在上一代产品ST1S03和ST1S03A开关稳压器的基础上取得革命性进步，新的ST1S06集成一个同步整流模块，节省了一个外部肖特基二

意法半导体（ST）新的稳压器芯片让电池供电的便携设备变得更小

成本极具竞争力的新产品ST1S06兼有给用户带来实惠的功能和优异的电气性能，同时还将外围组件的需求量降低到最低限度。 在上一代产品ST1S03和
