ST2378E 数据手册-pdf中文资料-产品介绍及应用电路

ST2378E产品信息：

描述

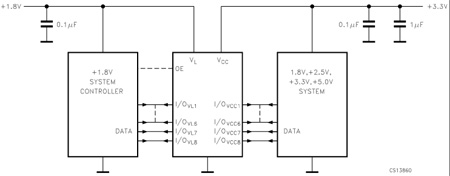

2378E器件是一个8位，双电源，双向电平转换器与±15kv ESD保护的I/ o在V (CC)。它的目的是接口之间的数据传输低压asic /PLDs和高电压系统。外部施加电压V (CC)和V (L)，两侧设置逻辑电平，范围指定为1.71 V≤V (L)≤5.5 V和V (左)≤V (CC)≤5.5 V。为了正确操作，V (CC)应设置高于V (L).该设备采用基于传输门的设计，允许双向异步数据传输，这意味着每个通道允许有V (CC) V (左)和V (L) V (CC)数据传输方向独立，不需要方向引脚。2378E器件在整个指定的工作电压范围内以13 Mbps的保证数据速率运行。
在其他特性中，OE引脚允许禁用模式操作，电流消耗减少到小于1 μA。

所有功能
高速
t(PD)= 15 ns (max.)在t(A)= 85°C
V (L) = 1.8 V
V (CC) = 5.5 V
保证数据速率
13mbps (1.8 V≤V(L)≤V(CC)≤5.5 V)
低功耗
在T(A) = 85°C时I(TS-VL)= I(TS-VCC)= 1 μA (max.)
I(QVL)= 100 μA (max.)在T(A) = 85°C
在T(A) = 85°C时，QCC = 10 μA (max.)
输出阻抗
| = 20 μA (min.) at V(L) = 1.8 V;V(cc) = 5.5 V
当V(L) = 1.8 V时，I(OLA)= 1.0 μA (min.);V (CC) = 5.5 V
双向水平翻译
I(2)C通信用图腾柱和明渠驱动
使能引脚上的5v公差
工作电压范围宽
V(L)(opr.) = 1.71 V to V(CC)
V(CC)(opr.) = 1.71 V至5.5 V
防静电性能
HBM祝辞I/O V(CC)线路上的15kv ESD保护
无铅倒装芯片和TSSOP封装
