ST92F150CV1产品信息：

描述

92F124/F150/F250微控制器是微电子公司使用专有的n-well HCMOS工艺开发和制造的。它的性能来源于对ultra-fa上下文切换和实时事件响应的灵活的256寄存器编程模型的使用。智能片上外设将9个核心从I/O和数据管理处理任务中解脱出来，允许关键应用任务最大限度地利用核心资源。新一代的9 MCU器件现在还支持低功耗和低电压运行，以实现高效节能和低协频嵌入式系统。

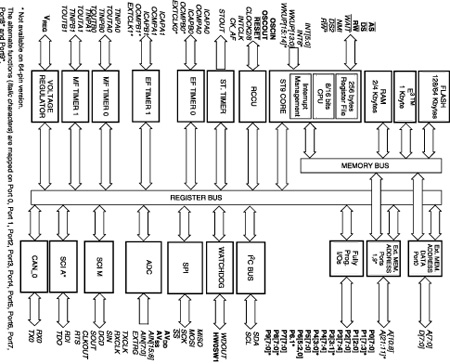

所有功能
记忆
内存:单电压Flash高达256kbytes, RAM高达8kbytes, 1kbyte E3 TM(仿真EEPROM)
应用内编程(IAP)
224个通用寄存器(寄存器文件)可用作RAM、累加器或索引指针
时钟，复位和供应管理
面向寄存器的8/16位CORE，带有RUN, WFI, SLOW, HALT和OP模式
0- 24mhz操作(Int。时钟)，4.5-5.5 V量程
PLL时钟发生器(3-5 MHz)
最小构造时间:83纳秒(24兆赫int。时钟)
多达80个I/O引脚
中断管理
4外部fa中断+ 1 NMI
多达16个引脚可编程为唤醒或附加的外部中断与多级中断处理程序
DMA控制器，以减少处理器开销
计时器
带8位预分频器的16位定时器和看门狗定时器(可由软件或硬件激活)
16位标准定时器，可以用来产生一个独立于PLL时钟发生器的时基
两个16位独立扩展函数定时器(EFTs)与预分频器，最多两个输入捕获和最多两个输出比较
两个16位多功能计时器，带预分频器，最多两个输入捕获和最多两个输出比较
通信接口
串行外设接口(SPI)具有可选择的Ma er/Slave模式
一个具有异步和同步功能的多协议串行通信接口
一个具有13位LIN同步中断生成能力的异步串行通信接口
字节级协议解码器
最多两个完整的I²C多个Ma er/Slave接口支持访问总线
最多两个CAN 2.0B活动接口
模拟外设(小电流耦合)
10位A/D转换器，多达16路输入通道
开发工具
免费的高性能开发环境(IDE)，基于Visual Debugger, Assembler, Linker和C-Compiler;实时操作系统(OSEK OS, CMX)和CAN驱动程序
硬件模拟器和Flash编程板的开发和ISP Flash的生产
