STA540

4 x 13 W双路/四路功率放大器

STA540产品信息：

描述

A540是一款4声道ab类音频放大器，专为高质量的声音应用而设计。放大器具有集成短路保护、热保护和诊断功能的单端输出。
该芯片封装在15针多瓦ECOPACK中 符合RoHS (2002/95/EC)标准的无铅包装。

  • 所有功能

    • 高输出功率能力
      • 2x 38 W到4 欧姆在18 V, 1 kHz, 10% THD
      • 2x 34 W到8 欧姆在22 V, 1 kHz, 10% THD
      • 2倍24W到4欧姆在14.4 V, 1 kHz, 10% THD
      • 2x 15 W到8 欧姆在16 V, 1 kHz, 10% THD
      • 4x 13 W进入2 欧姆在15 V, 1 kHz, 10% THD
      • 4x 11 W到4 欧姆在18 V, 1 kHz, 10% THD
      • 4x 7 W到4 欧姆在14.4 V, 1 kHz, 10% THD
    • 最小外部组件数量:
      • 没有启动rap电容器
      • 没有双细胞
      • 内部固定增益20db
    • andby功能(兼容CMOS)
    • 在操作过程中和操作过程中没有听到爆炸声
    • Diagno ic设施:
      • 视频检测器
      • 输出到GND短路检测器
      • 输出到VS短路检测器
      • 接通时软短路检查
      • 热关闭警告
    • 保护
      • 输出AC/DC短路
      • 接通时软短路检查
      • 热截止/限制器，以防止芯片过热
      • 高电感负载
      • 防静电

STA540数据手册：

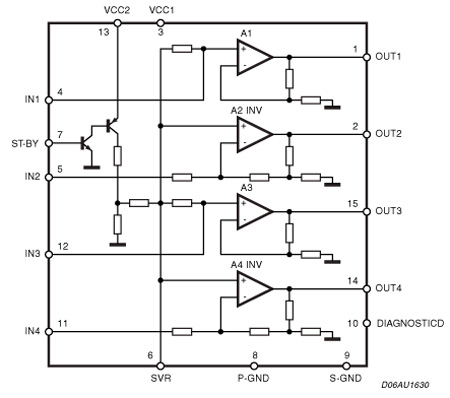

STA540引脚功能、电路图：
