STCF05

具有I2C接口的高功率白色LED驱动器

STCF05产品信息:

描述

CF05是一种高效的电源解决方案,用于驱动照相手机、pda和其他手持设备中的多个闪光led。同步boo拓扑与输出电流控制,保证适当的LED电流在所有可能的条件下,电池水平和LED正向电压。该设备的所有功能都通过I²C总线控制,这允许减少封装上的逻辑引脚,并保存电路板上的PCB痕迹。支持flash的硬触发和软触发。该器件具有保护芯片和电源led的多种功能。这些包括软艺术控制,芯片过温检测和保护,开闭和短路led检测和保护。此外,数字可编程超时功能保护led在错误的命令从微处理器。看到描述(持续)。
  • 所有功能

    • 带同步整流的Boo DC-DC变换器
    • 驱动2功率白色led串联,电流高达400 mA
    • 输入电压范围2.5 V ~ 5.5 V
    • 只需要3个外部组件
    • 输出电流控制
    • 1.8 MHz固定频率PWM控制
    • 电感器的峰值电流限制在3 A
    • 我²C控制
    • 操作模式:
      • 和模式
      • andby模式与NTC
      • 闪光模式:高达400毫安
      • 火炬模式:高达120 mA
    • 闪光软、硬触发
    • 闪光灯和手电筒在15指数eps内变暗
    • 可调红色LED指示灯辅助输出
    • 内部或外部定时闪光操作
    • 数字可编程的安全超时闪光模式
    • LED超温检测和保护与外部NTC resor
    • LED开路和短路故障检测和保护
    • 芯片超温检测及保护
    • 电流小于1 μA
    • 包装3 × 3mm TFBGA25

STCF05数据手册:

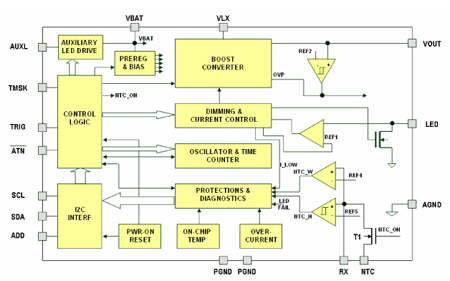

STCF05引脚功能、电路图:
