描述

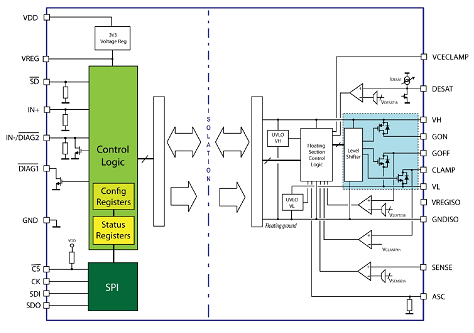

GAP1AS是一种用于n通道mosfet和igbt的电隔离单栅驱动器，具有先进的保护、配置和诊断功能。GAP1AS的架构通过真正的电流隔离将通道与控制和低压接口电路隔离开来。栅极驱动器的特点是具有5a的能力，使该设备也适用于大功率逆变器应用，如混合动力和电动汽车的电机驱动器和工业驱动器。输出驱动器部分提供具有使用负栅极驱动器电源可能性的轨对轨输出。输入输出传播延迟结果包含在100ns内，提供高PWM控制精度。保护功能，如米勒箝位，去饱和检测，过流检测专用感测管脚，输出2级关断，VCE过压保护，UVLO和OVLO易于设计高可靠性系统。开路漏诊断输出是存在的，详细的设备条件可以通过SPI监控。每个功能的参数可以通过SPI编程，使设备非常灵活，允许它适应广泛的应用。单独的汇和源输出提供高灵活性和减少外部组件的材料清单。
