STGIPS10K60A
分享到：
SLLIMM小型低损耗智能成型模块IPM，3相逆变器，10 A、600 V短路保护IGBT
STGIPS10K60A产品信息：
描述
这个智能电源模块提供了一个紧凑，高性能交流电机驱动器在一个简单，坚固的设计。结合专有控制ic和先进的短路加固IGBT系统技术，该设备是理想的三相逆变器应用，如家用电器和空调。SLLIMM 是微电子的商标。
所有功能
ipm10a, 600 V，三相IGBT逆变桥包括栅极驱动和自由轮二极管控制ic
短路的IGBT
V (CE(坐))负温度系数
3.3 V, 5 V, 15 V CMOS/TTL输入比较器
欠压锁定
内部引导rap二极管
联锁功能
DBC速率导致低热阻
隔离等级2500 Vrms/min。
5 k欧姆 NTC热敏或用于温度控制
UL认可:UL1557文件E81734
STGIPS10K60A数据手册：
stgips10k60a.pdf

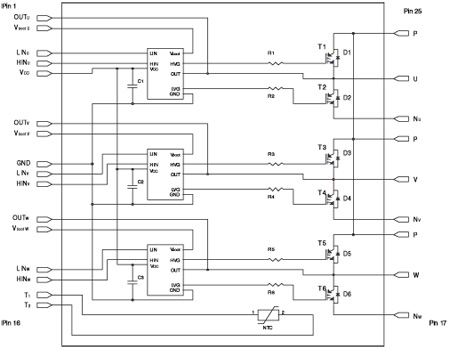

STGIPS10K60A引脚功能、电路图：
