描述

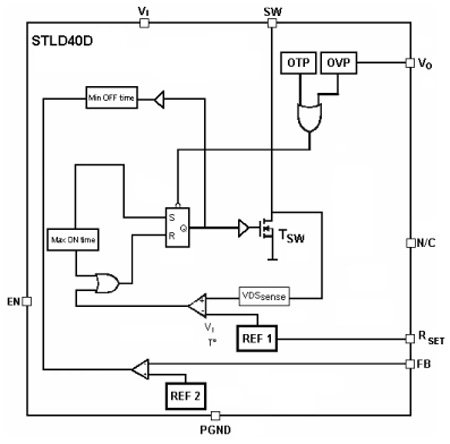

LD40D是一个boo转换器，工作3.0 V到5.5 V。它可以提供高达37v的输出电压，并可以驱动多达10个白光led串联。该变换器是一种脉冲调频电感开关，可在断续(DCM)模式下工作。所述嵌入式boo开关T的最小OFF时间 (SW)内部固定，允许限制开关频率。输出电流能力为20ma，输出电压为37v。调节是通过resi或R感应LED电流完成的 (领导)。设备可以通过逻辑使能信号引脚EN打开ON/OFF。通过应用低频PWM信号，led可以调暗。可通过连接电阻或R来编程最大电感电流峰值 (SET)到引脚R (设置)。
