描述

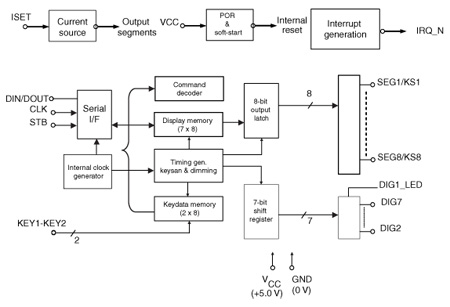

LED316S是一种紧凑的LED控制器和驱动程序，通过3线串行接口将微处理器与LED显示器连接起来。它驱动LED连接在共同阳极配置。LED316S驱动多达48个离散led 8段/6位配置，同时在5.0V电源电压下工作。此外，它可以用来驱动8个分立的LED，形成LED数字的一部分。单个led被连接成数字片段，这些单个led的亮度可以通过数字方式控制。显示数字的最大段电流是通过单个外部resi或。可以对单个数字进行寻址和更新，而无需重写整个显示。
此外，它还包括一个8x2键矩阵的键扫描，该键矩阵自动扫描最多16个开关。LED316S支持数字型显示，通过高集成度降低整体BOM编码。它还提供大于4kv HBM的ESD保护。
LED控制器/驱动器是理想的外围设备，以接口显示与单片机。
