STM32F103RB产品信息：

描述

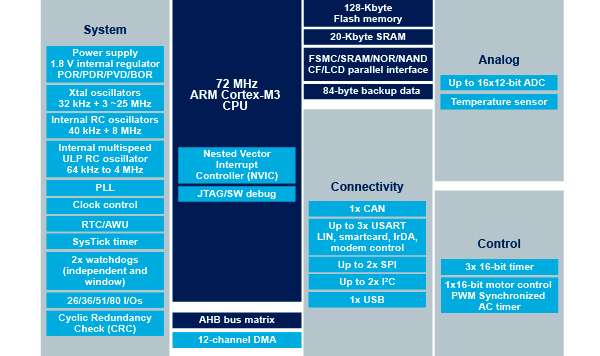

M32F103xx中密度性能线系列集成了高性能ARM 皮质 -M3 32位RISC核心工作在72 MHz频率，高速嵌入式存储器(Flash存储器高达128 Kbytes和SRAM高达20 Kbytes)，和广泛的增强I/ o和外设连接到两个APB总线。所有设备提供两个12位adc，三个通用16位定时器和一个PWM定时器，以及标准和先进的通信接口:最多两个I (2) c和spi，三个USARTs，一个USB和一个CAN。设备运行在2.0 V ~ 3.6 V电源范围内。它们可在-40到+85°C温度范围和-40到+105°C扩展温度范围。一套全面的节能模式允许低功耗应用的设计。
M32F103xx中密度性能线系列包括六种不同封装类型的设备:从36引脚到100引脚。根据所选择的设备，包括不同的外设集，下面的描述给出了这个系列中建议的外设的完整范围的概述。
这些功能使M32F103xx中密度性能线微控制器系列适用于广泛的应用，如电机驱动，应用控制，医疗和手持设备，PC和游戏外设，GPS平台，工业应用，plc，逆变器，打印机，扫描仪，报警系统，视频对讲机，和暖通空调。

所有功能
ARM 32位Cortex -M3 CPU核心
72 MHz最大频率，1.25 DMIPS/MHz (Dhry one 2.1)性能在0等待内存访问
单周期乘法和硬件除法
记忆
64或128千字节的Flash内存
20kb的SRAM
时钟，复位和供应管理
2.0到3.6 V应用电源和I/ o
POR, PDR和可编程电压检测器(PVD)
4到16兆赫呼叫al振荡器
内部8兆赫兹工厂修剪RC
内部40khz RC
PLL用于CPU时钟
32khz振荡器RTC与校准
低功耗
睡眠，op和by模式
VBAT提供RTC和备份寄存器
2 x 12位，1 μs A/D转换器(多达16通道)
转换范围:0 ~ 3.6 V
双样本和保持能力
温度传感器
直接存储器存取
7通道DMA控制器
外设支持:定时器，ADC, spi, I(2) c和USARTs
多达80 fa I/O端口
26/37/51/80 I/ o，所有可映射到16个外部中断向量和几乎所有5 v容忍
调试模式
串行线调试(SWD) &JTAG接口
7计时器
3个16位定时器，每个高达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入
16位，电机控制PWM定时器与死区产生和紧急操作
2个看门狗定时器(独立和窗口)
赛病计时器24位降计数器
最多9个通信接口
最多2 * I(2)C接口(SMBus/PMBus)
最多3个USARTs (ISO 7816接口，LIN, IrDA能力，调制解调器控制)
可达2个spi (18mbit /s)
CAN接口(2.0B Active)
USB 2.0全速接口
CRC计算单元，96位唯一ID
包是ECOPACK
