STM32F103ZE产品信息：

描述

M32F103xC, M32F103xD和M32F103xE性能线家族集成了高性能ARM 皮质 -M3 32位RISC核心工作在72 MHz频率，高速嵌入式存储器(Flash内存高达512 Kbytes和SRAM高达64 Kbytes)，和广泛的增强I/ o和外设连接到两个APB总线。所有设备提供3个12位adc, 4个通用16位定时器和2个PWM定时器，以及标准和先进的通信接口:最多2个I c, 3个spi, 2个I (2)Ss，一个SDIO，五个USARTs，一个USB和一个CAN。M32F103xC/D/E高密度性能线系列工作在-40到+105°C的温度范围内，2.0到3.6 V电源。一套全面的节能模式允许低功耗应用的设计。
这些功能使M32F103xC/D/E高密度性能线微控制器家族适用于广泛的应用，如电机驱动，应用控制，医疗和手持设备，PC和游戏外设，GPS平台，工业应用程序，plc，逆变器，打印机，扫描仪，报警系统视频对讲机，和HVAC。

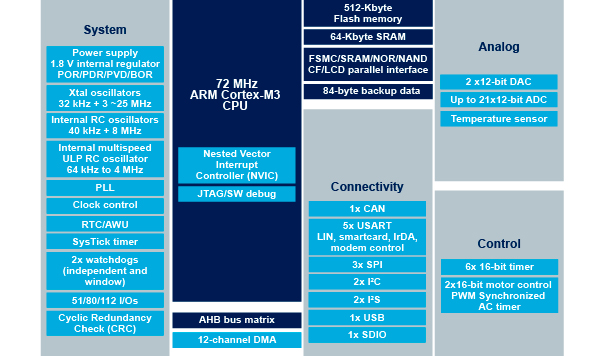

所有功能
核心:ARM 32位Cortex -M3 CPU
72 MHz最大频率，1.25 DMIPS/MHz (Dhry one 2.1)性能在0等待内存访问
单周期乘法和硬件除法
记忆
Flash内存256 ~ 512kb
最多64kb的SRAM
灵活的内存控制器与4芯片选择。支持紧凑型闪存，SRAM, PSRAM, NOR和NAND存储器
LCD并行接口，8080/6800模式
时钟，复位和供应管理
2.0到3.6 V应用电源和I/ o
POR, PDR和可编程电压检测器(PVD)
4到16兆赫呼叫al振荡器
内部8兆赫兹工厂修剪RC
内部40千赫RC与校准
32khz振荡器RTC与校准
低功率
睡眠，op和by模式
V(BAT)提供RTC和备份寄存器
3 × 12位，1 μs A/D转换器(多达21通道)
转换范围:0 ~ 3.6 V
三样和保持能力
温度传感器
2 × 12位D/A转换器
DMA: 12通道DMA控制器
支持外设:定时器，adc, DAC, SDIO, I(2)Ss, spi, I(2) c和USARTs
调试模式
串行线调试(SWD) &JTAG接口
Cortex -M3 Embedded Trace Macrocell
多达112 fa I/O端口
51/80/112 I/ o，所有可映射到16个外部中断向量和几乎所有5 v容忍
多达11个定时器
多达4个16位定时器，每个多达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入
2 × 16位电机控制PWM定时器与死区产生和紧急操作
2 ×看门狗定时器(独立和窗口)
赛克计时器:一个24位的倒数计时
2 × 16位基本定时器驱动DAC
多达13个通信接口
最多2 × I(2)C接口(SMBus/PMBus)
最多5个USARTs (ISO 7816接口，LIN, IrDA能力，调制解调器控制)
最多3个spi (18mbit /s)， 2个与I(2) s接口复用
CAN接口(2.0B Active)
USB 2.0全速接口
SDIO接口
CRC计算单元，96位唯一ID
ECOPACK 包
