STM32F401VC

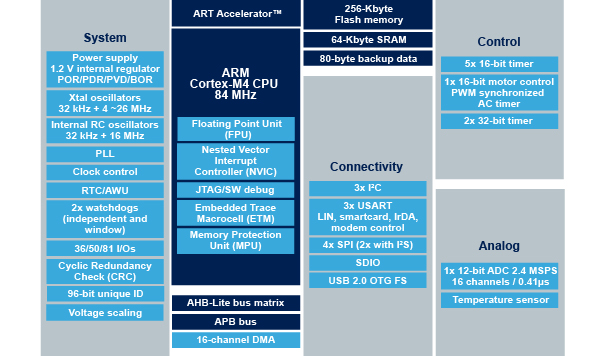

带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU,具有256 KB Flash、84 MHz CPU和ART加速器

STM32F401VC产品信息:

描述

M32F401xB/ M32F401xC基于高性能Arm 皮质 -M4 32位RISC核心,工作频率高达84 MHz。大脑皮层 -M4核心具有浮点单元(FPU)单精度,支持所有Arm单精度数据处理在结构和数据类型。它还实现了一套完整的数字信号处理器(DSP)和一个存储保护单元(MPU),提高了应用的安全性。M32F401xB/ M32F401xC包含高速嵌入式存储器(高达256kbytes的Flash存储器,高达64kbytes的SRAM),以及广泛的增强I/ o和外设连接到两个APB总线,两个AHB总线和32位多AHB总线矩阵。
所有器件都提供一个12位ADC,一个低功耗RTC, 6个通用16位定时器,包括一个用于电机控制的PWM定时器,两个通用32位定时器。它们还具有标准和先进的通信接口。
M32F401xB/ M32F401xC工作在- 40 ~ + 125°C温度范围从1.7 (PDR OFF)到3.6 V电源。一套全面的节能模式允许低功耗应用的设计。
这些特点使M32F401xB/ M32F401xC微控制器适用于广泛的应用。
  • 所有功能

    • 基于BAM (batch acquisition mode)的动态效率线
      • 1.7 V ~ 3.6 V电源
      • -40°C至85/105/125°C温度范围
    • 核心:Arm 32位Cortex -M4 CPU与FPU,自适应实时加速器(ART accelerator )允许从Flash内存0-等待执行,频率高达84 MHz,内存保护单元,105 DMIPS/1.25 DMIPS/MHz (Dhry one 2.1), DSP
    • 记忆
      • 高达256kb的Flash内存
      • 512字节的OTP内存
      • 最多64kbytes的SRAM
    • 时钟,复位和供应管理
      • 1.7 V到3.6 V应用电源和I/ o
      • POR, PDR, PVD和BOR
      • 4到26兆赫呼叫al振荡器
      • 内部16mhz工厂修剪RC
      • 32khz振荡器RTC与校准
      • 内部32千赫RC与校准
    • 电力消耗
      • 运行:128 μA/MHz(外设关闭)
      • op (Flash in op mode, fa唤醒时间):42 μA typ @25°C;65 μA max @25°C
      • op (Flash in Deep power down mode, slow wake time): down to 10 μA type @ 25°C;28 μA max @25°C
      • andby: 2.4 μA @25°C / 1.7 V无RTC;2 μa @85°c @1.7 v
      • V(BAT)电源RTC: 1 μA @25°C
    • 1×12-bit, 2.4 MSPS A/D转换器:多达16路
    • 通用DMA: 16令DMA控制器与FIFOs和bur的支持
    • 多达11个定时器:多达6个16位,2个32位定时器高达84 MHz,每个多达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入,两个看门狗定时器(独立和窗口)和一个Sy ick定时器
    • 调试模式
      • 串行线调试(SWD) &JTAG接口
      • Cortex -M4嵌入式Trace Macrocell
    • 多达81个I/O端口,具有中断能力
      • 所有IO端口允许5v
      • 高达78 fa I/ o高达42 MHz
    • 多达11个通信接口
      • 最多3 × I(2)C接口(1Mbit/s, SMBus/PMBus)
      • 最多3个USARTs (2 × 10.5 Mbit/s, 1 × 5.25 Mbit/s), ISO 7816接口,LIN, IrDA,调制解调器控制)
      • 多达4个spi(高达42mbits /s在f(CPU)= 84 MHz), SPI2和SPI3 muxed全双工I(2) s通过内部音频PLL或外部时钟实现音频类精度
      • SDIO接口
    • 先进的连通性
      • USB 2.0全速设备/ho /OTG控制器与芯片上的PHY
    • CRC计算单元
    • 96位的惟一ID
    • RTC:亚秒精度,硬件日历
    • 所有的包都是ECOPACK2
