STM32F469BG 数据手册-pdf中文资料-产品介绍及应用电路

STM32F469BG产品信息：

描述

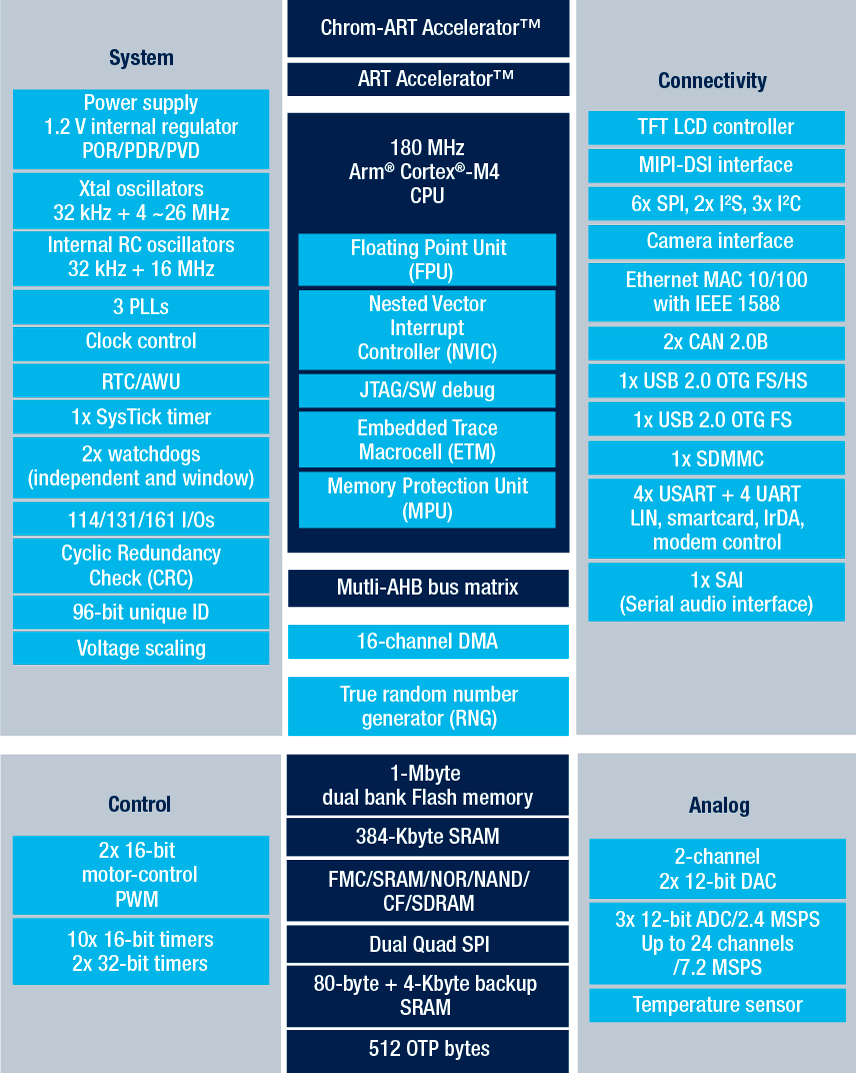

M32F469xx器件基于高性能Arm 皮质 -M4 32位RISC核心，工作频率高达180 MHz。大脑皮层 -M4核心具有浮点单元(FPU)单一精度，支持所有Arm 结构和数据类型中的单精度数据处理。它还实现了一套完整的数字信号处理器(DSP)和一个存储保护单元(MPU)，提高了应用的安全性。M32F469xx设备包括高速嵌入式存储器(高达2兆字节，高达384千字节的SRAM)，高达4千字节的备份SRAM，以及广泛的增强I/ o和外设连接到两个APB总线，两个AHB总线和32位多AHB总线矩阵。
所有器件提供3个12位adc, 2个dac，一个低功率RTC, 12个通用16位定时器，包括两个电机控制PWM定时器，两个通用32位定时器，和一个真随机数发生器(RNG)。它们还具有标准和先进的通信接口:

所有功能
核心:Arm 32位Cortex -M4 CPU与FPU，自适应实时加速器(ART accelerator )允许从Flash内存0等待执行，频率高达180 MHz, MPU, 225 DMIPS/1.25 DMIPS/MHz (Dhry one 2.1)， DSP在ructions
记忆
多达2 MB的闪存组织成两个银行，允许读写
多达384+ 4kb的SRAM，包括64kb的CCM(核心耦合内存)数据RAM
灵活的外部存储器控制器，多达32位数据总线:SRAM, PSRAM, SDRAM/LPSDR, SDRAM, Flash NOR/NAND存储器
双闪光模式四spi接口
图形:
Chrom-ART加速器 (DMA2D)，图形硬件加速器，以最小的CPU负载增强图形用户界面
LCD并行接口，8080/6800模式
LCD TFT控制器，支持XGA分辨率
MIPI DSI ho控制器支持高达720p 30Hz分辨率
时钟，复位和供应管理
1.7 V到3.6 V应用电源和I/ o
POR, PDR, PVD和BOR
4到26兆赫呼叫al振荡器
内部16mhz工厂修剪RC(1%精度)
32khz振荡器RTC与校准
内部32千赫RC与校准
低功率
睡眠，op和by模式
V(BAT)供应RTC, 20×32位备份寄存器+可选的4kb备份SRAM
3×12-bit, 2.4 MSPS ADC:多达24个通道和7.2 MSPS在三重交错模式
2×12位D / A转换器
通用DMA: 16令DMA控制器与FIFOs和bur的支持
多达17个定时器:多达12个16位和两个32位定时器高达180 MHz，每个多达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入。两个看门狗和赛病定时器
调试模式
社署,JTAG接口
皮层 m4跟踪宏单元
多达161个I/O端口，具有中断能力
高达157fa I/ o高达90mhz
支持1595v / o
多达21个通信接口
最多3 × I(2)C接口(SMBus/PMBus)
最多4个USARTs和4个UARTs (11.25 Mbit/s, ISO7816接口，LIN, IrDA，调制解调器控制)
多达6 spi (45 Mbits/s)， 2与muxed全双工I(2) s音频类精度通过内部音频锁相环或外部时钟
1 x SAI(串行音频接口)
2 × CAN (2.0B Active)
SDIO接口
先进的连通性
USB 2.0全速设备/ho /OTG控制器与芯片上的PHY
USB 2.0高速/全速设备/ho /OTG控制器，专用DMA，片上全速PHY和ULPI
专用USB电源轨使芯片上的PHYs操作贯穿整个MCU电源范围
10/100以太网MAC与专用DMA:支持IEEE 1588v2硬件，MII/RMII
8到14位并行摄像头接口，最高可达54兆字节/秒
真随机数发生器
CRC计算单元
RTC:亚秒精度，硬件日历
96位的惟一ID
