STM32G474VC 数据手册-pdf中文资料-产品介绍及应用电路

STM32G474VC产品信息：

描述

M32G474xB/xC/xE基于高性能Arm 皮质 -M4 32位RISC内核。它们的工作频率高达170兆赫兹。Cortex-M4核心采用了单精度浮点单元(FPU)，支持Arm所有单精度数据处理和所有数据类型。该系统还实现了一套完整的DSP(数字信号处理)和一个存储保护单元(MPU)，提高了应用程序的安全性。
这些设备嵌入高速记忆(512 kb的闪存,SRAM和128 kb),一个灵活的外部存储器控制器(atic加以记忆(设备包的100针和更多),四SPI闪存接口,以及一个广泛范围的增强的I / o和外围设备连接到两个APB总线,两个AHB总线和一个32位多AHB总线矩阵。
该设备还为嵌入式Flash存储器和SRAM嵌入了几种保护机制:读出保护、写保护、安全存储区域和专有代码读出保护。
该设备嵌入外设，允许数学/算术函数加速(用于三角函数的CORDIC和用于滤波函数的FMAC单元)。
他们提供五fa 12位adc(5议员),7个比较器,六个运算放大器,七个DAC通道(3 4内部和外部),一个内部参考电压缓冲区,低功耗RTC,两个通用的32位定时器,三个16位PWM计时器专用电机控制,七个通用的16位定时器,和一个16位低功耗计时器,和高分辨率定时器与184 ps分辨率。
它们还具有标准和先进的通信接口，如:

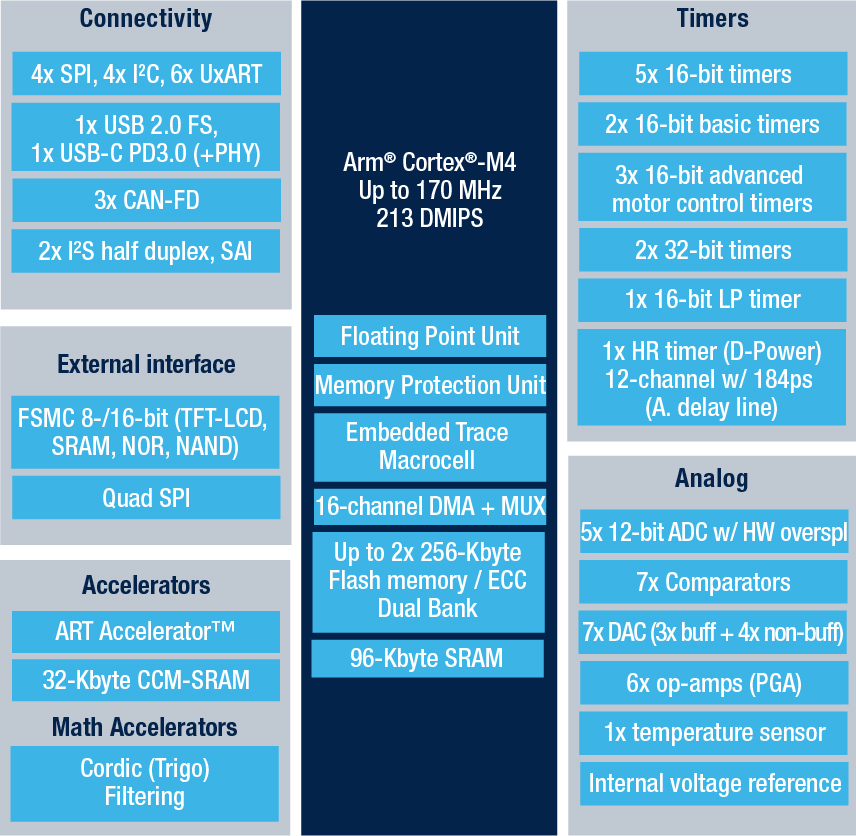

所有功能
核心:Arm 32位Cortex - m4 CPU, FPU，自适应实时加速器(ART accelerator)，允许从Flash存储器0-wait- ate执行，频率高达170 MHz, 213 DMIPS, MPU, DSP
操作条件:
V(DD)、V(DDA)电压范围:1.71 V ~ 3.6 V
数学硬件加速器
CORDIC用于三角函数的加速度
FMAC:滤波器数学加速器
记忆
512 Kbytes Flash memory with ECC support，两银行读写，专有代码读出保护(PCROP)，安全存储区域，1kbyte OTP
96kbytes的SRAM，在fir 32kbytes上实现硬件奇偶校验
例程boo er: 32kbytes SRAM在结构和数据总线上，具有硬件奇偶校验(CCM SRAM)
FSMC支持SRAM, PSRAM, NOR和NAND存储器
Quad-SPI存储器接口
复位和供应管理
接通电源的/省电复位(/ PDR / BOR)
可编程电压检测器(PVD)
低功耗模式:休眠、运行、通过和关闭
V(BAT)提供RTC和备份寄存器
时钟管理
4到48兆赫呼叫al振荡器
32khz振荡器与校准
内置16mhz RC带锁相环选项(±1%)
内部32khz RC振荡器(±5%)
高达107 fa I/ o
所有可映射到外部中断向量上
几个I/ o与5 V容忍能力
互连矩阵
16通道DMA控制器
5 × 12位adc 0.25µs，最多42个通道。分辨率高达16位，具有硬件过采样，0到3.6 V转换范围
7 x 12位DAC通道
3 x缓冲外部通道1 MSPS
4 x无缓冲内部通道15 MSPS
7 x ultra-fa轨对轨模拟比较器
6倍运算放大器，可用于PGA模式，所有终端可访问
内部电压参考缓冲器(VREFBUF)，支持三种输出电压(2.048 V, 2.5 V, 2.95 V)
17定时器:
HRTIM(高分辨率和复杂波形生成器):6 x16位计数器，184 ps分辨率，12 PWM
2 x 32位定时器和2 x 16位定时器与多达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入
3 × 16位8通道先进的电机控制定时器，多达8 × PWM通道，死区产生和紧急操作
1 x 16位定时器与2 x IC/OCs，一个OCN/PWM，死时间产生和紧急操作
2 x 16位定时器与IC/OC/OCN/PWM，死时产生和紧急操作
2个看门狗定时器(独立，窗口)
1 x Sy ick定时器:24位降计数器
2 x 16位基本定时器
1倍低功耗定时器
带有闹钟的日历RTC，从op/ andby定时唤醒
通信接口
3 × FDCAN控制器，支持灵活的数据速率
4 × I(2)C Fa模式+ (1mbit /s) 20ma电流汇聚，SMBus/PMBus，从op唤醒
5 x USART/UARTs (ISO 7816接口，LIN, IrDA，调制解调器控制)
1 x LPUART
4 × spi, 4到16可编程位帧，2 ×多路半双工I(2)S接口
1 x SAI(串行音频接口)
USB 2.0全速接口与LPM和BCD支持
IRTIM(红外接口)
USB Type-C /USB电源交付控制器(UCPD)
真随机数生成器(RNG)
CRC计算单元，96位唯一ID
开发支持:串行布线调试(SWD)， JTAG，嵌入式跟踪Macrocell
