STM32L471RG 数据手册-pdf中文资料-产品介绍及应用电路

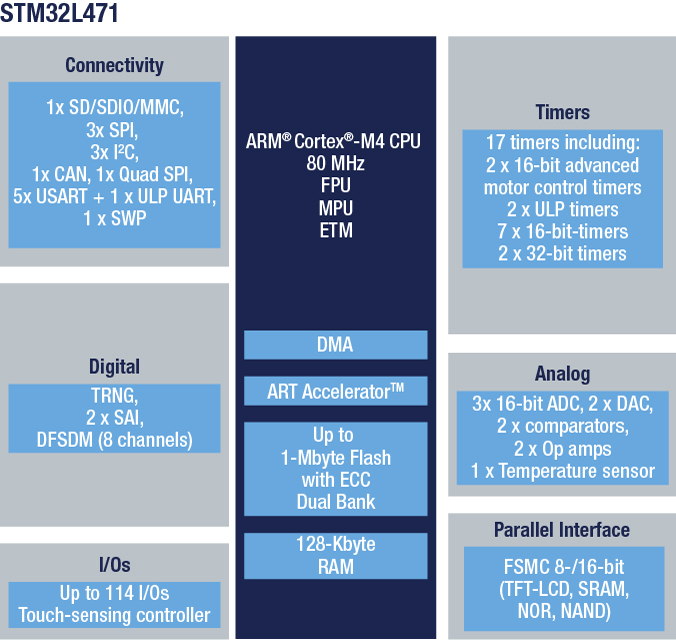

STM32L471RG产品信息：

所有功能
超低功耗与FlexPowerControl
1.71 V ~ 3.6 V电源
-40°C至85/105/125°C温度范围
300na V(BAT)模式:提供RTC和32x32位备份寄存器
30 nA关机模式(5个唤醒引脚)
120na和by模式(5个唤醒引脚)
420 nA和by模式与RTC
1.1µA op 2模式，1.4µA with RTC
100µA/MHz运行模式
批量获取模式(BAM)
从op模式中唤醒
Brown out reset (BOR)
互连矩阵
核心:Arm 32位Cortex - m4 CPU与FPU，自适应实时加速器(ART accelerator )允许从Flash存储器0-wait- ate执行，频率高达80mhz, MPU, 100DMIPS和DSP
性能基准测试
1.25 DMIPS/MHz (Dry one 2.1)
273.55 CoreMark (3.42 CoreMark/MHz @ 80 MHz)
能源基准
294 ULPMark CP评分
ULPMark PP评分
时钟源
4到48兆赫呼叫al振荡器
用于RTC (LSE)的32 kHz呼叫al振荡器
内部16mhz工厂修剪RC(±1%)
内部低功耗32 kHz RC(±5%)
内置多速100 kHz至48 MHz振荡器，LSE自动调整(优于±0.25%的精度)
3锁相环系统时钟，音频，ADC
高达114 fa I/ o, mo 5 V容忍，多达14 I/ o与独立电源，低至1.08 V
RTC与HW日历，报警和校准
多达24个电容传感通道:支持触摸键，线性和旋转触摸传感器
16x定时器:2x 16位先进电机控制，2x 32位和5x 16位通用，2x 16位基本，2x低功耗16位定时器(可在op模式)，2x看门狗，Sy ick定时器
记忆
高达1mb的Flash, 2个银行读写，专有代码读出保护
多达128 KB的SRAM，包括32 KB的硬件奇偶校验
外接存储器接口，支持SRAM, PSRAM, NOR和NAND存储器
四SPI内存接口
4x数字滤波器sigma delta调制器
丰富模拟外设(独立电源)
3x 12位ADC 5 Msps，最多16位，硬件过采样，200µA/Msps
2 × 12位DAC输出通道，低功耗采样和保持
内置PGA的2倍运算放大器
2 x超低功耗比较器
19 x通信接口
2x SAIs(串行音频接口)
3x I2C FM+(1mbit /s)， SMBus/PMBus
5x USARTs (ISO 7816, LIN, IrDA，调制解调器)
1x LPUART (op 2唤醒)
3x SPI(和1x Quad SPI)
CAN (2.0B Active)和SDMMC接口
SWPMI单线协议方式I/F
IRTIM(红外接口)
14-channel直接存储器存取控制器
真随机数发生器
CRC计算单元，96位唯一ID
开发支持:串行布线调试(SWD)， JTAG，嵌入式跟踪Macrocell
所有包都是兼容ECOPACK2 的
