描述

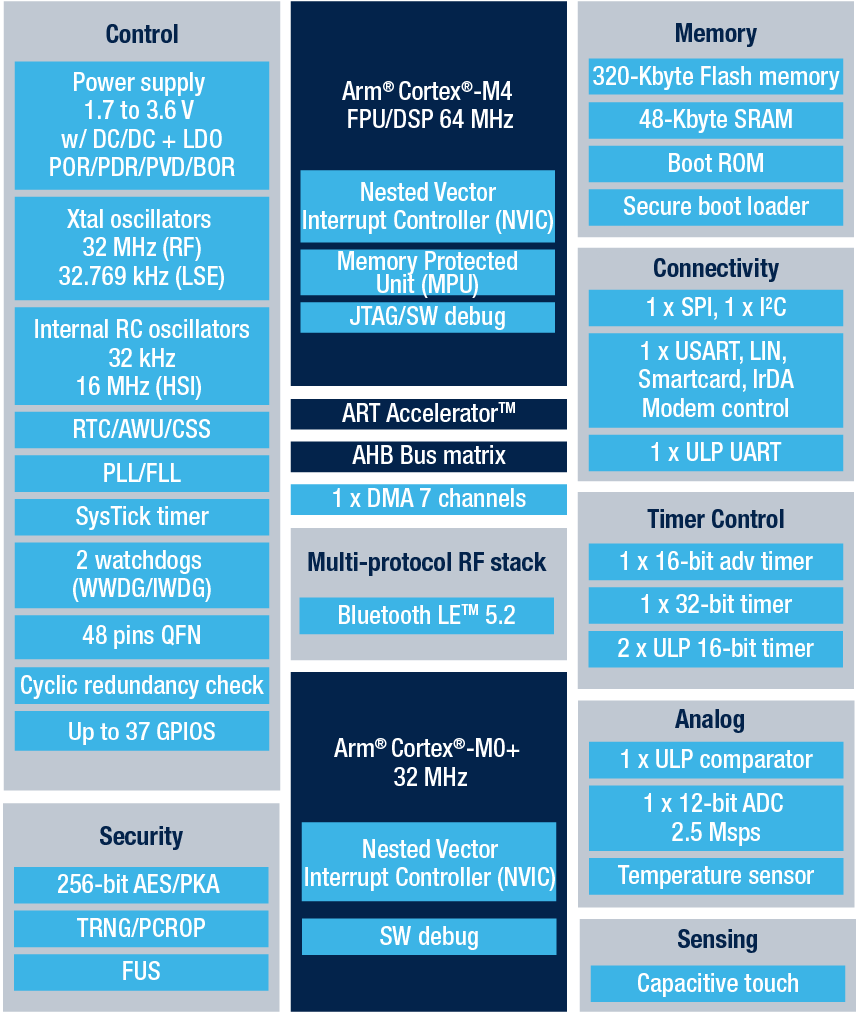

M32WB15CC多协议无线超低功耗设备嵌入了与蓝牙兼容的强大超低功耗无线电 低能量SIG规范v5.2。它包含一个专用臂 皮质 -M0+执行所有实时底层操作。该设备设计为极低的功率，并基于高性能的臂 皮质 -M4 32位RISC核心，工作频率高达64 MHz。该核心具有浮点单元(FPU)单一精度，支持所有Arm 结构和数据类型中的单精度数据处理。它还实现了一套完整的DSP和一个存储器保护单元(MPU)，提高了应用程序的安全性。
警监会透过六个双向通道，加强处理机间的通讯。HSEM提供硬件信号量，用于在两个处理器之间共享公共资源。
该设备嵌入高速存储器(320kbyte的Flash存储器，48kbytes的SRAM)和广泛的增强I/ o和外设。
内存和外设之间以及内存到内存之间的直接数据传输由7个DMA通道支持，DMAMUX外设提供了一个完全灵活的通道映射。
该设备具有嵌入式闪存和SRAM的几种机制:读出保护，写保护和专有代码读出保护。大脑皮层可以保留部分记忆 -M0+独占访问。
AES加密引擎、PKA和RNG开启上层加密功能。
该设备提供一个fa 12位ADC和一个超低功耗比较器。
该设备嵌入了一个低功耗RTC，一个先进的16位定时器，一个通用的32位定时器和两个16位低功耗定时器。
此外，多达8个电容传感通道可用。
M32WB15CC还具有标准和先进的通信接口，即一个USART (ISO 7816, IrDA, Modbus和智能卡模式)，一个低功耗UART (LPUART)，一个I2C (SMBus/PMBus)，一个SPI高达32 MHz。
M32WB15CC工作在-40到+85°C(+105°C结)和-40到+105°C(+125°C结)温度范围从1.71到3.6 V电源。一套全面的节能模式使低功耗应用的设计成为可能。
M32WB15CC集成了高效率的SMPS降压转换器，具有自动旁路模式的能力，当V (DD)低于V (BORx) (x= 1,2,3,4)电压级别(默认为2.0 V)。它包括用于ADC和比较器模拟输入的独立电源。
V (BAT)专用电源允许设备备份LSE 32.768 kHz振荡器，RTC和备份寄存器，从而使M32WB15CC提供这些功能，即使主V (DD)不是通过cr2032一样的电池，一个超级帽或一个小型可充电电池。
M32WB15CC提供一个封装，48个引脚。
