描述

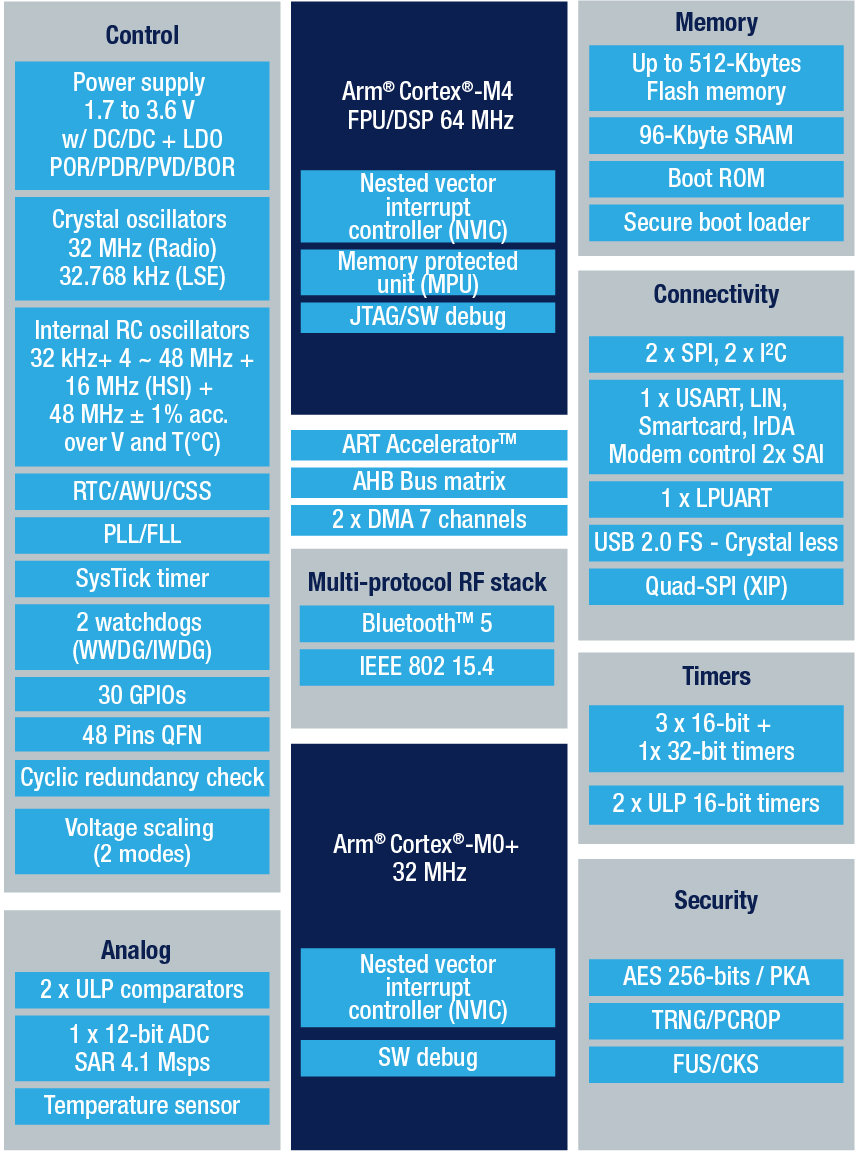

M32WB55xx和M32WB35xx多协议无线和超低功耗设备嵌入了与蓝牙兼容的强大的超低功耗无线电 低能量SIG规范v5.0和IEEE 802.15.4-2011。他们有一个专用的武器 皮质 -M0+执行所有实时底层操作。该设备设计为极低的功率，并基于高性能的臂 皮质 -M4 32位RISC核心，工作频率高达64 MHz。该核心具有浮点单元(FPU)单一精度，支持所有Arm 结构和数据类型中的单精度数据处理。它还实现了一套完整的DSP和一个存储器保护单元(MPU)，提高了应用程序的安全性。
警监会透过六个双向通道，加强处理机间的通讯。HSEM提供硬件信号量，用于在两个处理器之间共享公共资源。
该设备嵌入高速存储器(高达1兆字节的闪存M32WB55xx，高达512千字节的M32WB35xx，高达256千字节的SRAM M32WB55xx, 96千字节的M32WB35xx)，四spi Flash存储器接口(可在所有软件包)和广泛的增强I/ o和外设。
内存和外设之间以及内存到内存之间的直接数据传输由14个DMA通道支持，DMAMUX外设提供了一个完全灵活的通道映射。
该设备具有嵌入式Flash存储器和SRAM的几种机制:读出保护，写保护和专有代码读出保护。大脑皮层可以保留部分记忆 -M0+独占访问。
AES的两个加密引擎PKA和RNG分别开启下层MAC和上层加密。一个储匙特性可以用来隐藏钥匙。
该器件提供了一个fa 12位ADC和两个超低功耗比较器，与高精度参考电压发生器相关联。
这些设备嵌入了一个低功耗RTC，一个高级的16位定时器，一个通用的32位定时器，两个通用的16位定时器和两个16位低功耗定时器。
此外，多达18个电容传感通道可用于M32WB55xx(非UFQFPN48封装)。M32WB55xx还嵌入了一个集成的LCD驱动程序，最高可达8x40或4x44，内置epup转换器。
M32WB55xx和M32WB35xx也具有标准和先进的通信接口，即一个USART (ISO 7816, IrDA, Modbus和Smartcard模式)，一个低功耗UART (LPUART)，两个I2Cs (SMBus/PMBus)，两个spi(一个用于M32WB35xx)高达32 MHz，一个串行音频接口(SAI)有两个通道和三个PDMs，一个USB 2.0 FS设备与嵌入式哭铝振荡器，支持BCD和LPM和一个四spi执行在地方(XIP)的能力。
M32WB55xx和M32WB35xx工作在-40到+105°C(+125°C结)和-40到+85°C(+105°C结)温度范围从1.71到3.6 V电源。一套全面的节能模式使低功耗应用的设计成为可能。
该设备包括用于ADC模拟输入的独立电源。
M32WB55xx和M32WB35xx集成了高效率的SMPS降压转换器，具有自动旁路模式能力 (DD)低于V (BORx) (x= 1,2,3,4)电压级别(默认为2.0 V)。它包括用于ADC和比较器模拟输入的独立电源，以及用于USB的3.3 V专用电源输入。
V (BAT)专用电源允许设备备份LSE 32.768 kHz振荡器，RTC和备份寄存器，从而使M32WB55xx和M32WB35xx提供这些功能，即使主V (DD)不是通过cr2032一样的电池，一个超级帽或一个小型可充电电池。
M32WB55xx提供四种封装，从48针到129针。M32WB35xx提供一个封装，48引脚。
