STM32WLE5C8产品信息：

描述

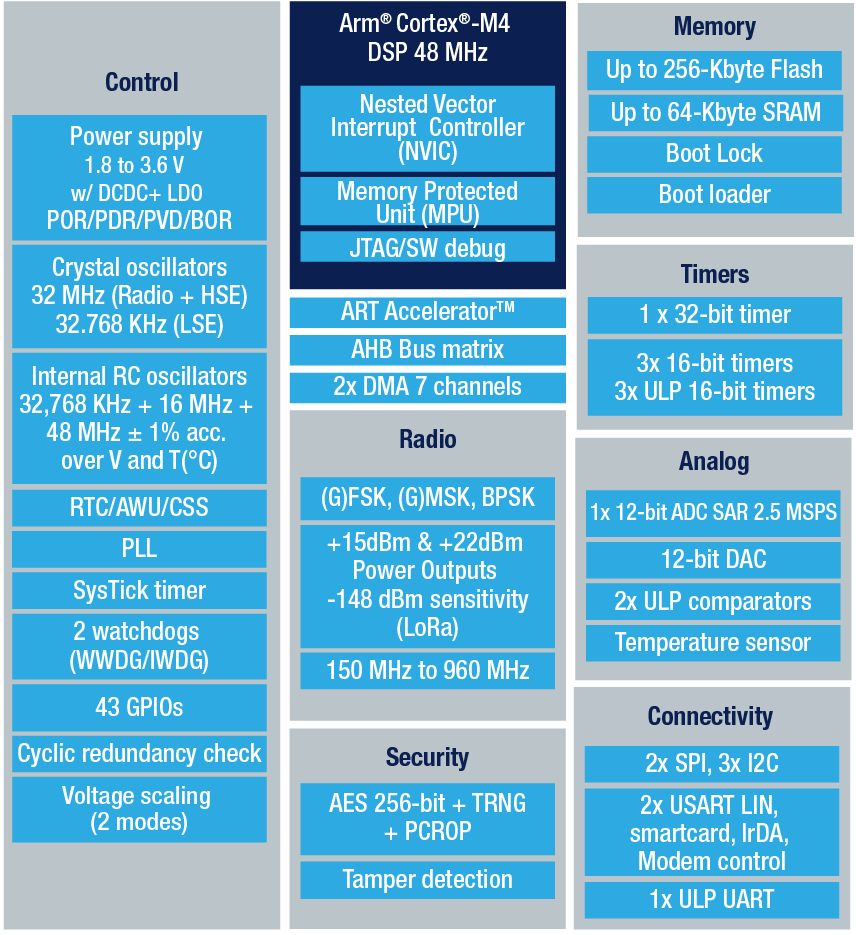

M32WLE5/E4xx远程无线和超低功耗设备嵌入了一个强大的和超低功耗无线电兼容的LPWAN无线电解决方案:LoRa (仅在M32WLE5xx中可用)，(G)FSK， (G)MSK和BPSK。这些设备设计为极低的功率，并基于高性能的臂皮质 -M4 32位RISC核心，工作频率高达48mhz。该核心实现了一套完整的DSP和一个独立的存储保护单元(MPU)，提高了应用程序的安全性。
该设备嵌入高速存储器(高达256kbytes的Flash存储器，高达64kbytes的SRAM)，以及广泛的增强I/ o和外设。
该设备还为嵌入式Flash存储器和SRAM嵌入了几种保护机制:读出保护、写保护和专有代码读出保护。
这些器件提供了一个12位ADC、一个12位DAC低功耗采样保持器、两个超低功耗比较器和一个高精度参考电压发生器。
该设备嵌入了一个低功耗RTC，包含一个32位亚秒唤醒计数器，一个16位单通道计时器，两个16位四通道计时器(支持电机控制)，一个32位四通道计时器和三个16位超低功耗计时器。
这些设备还嵌入了两个DMA控制器(每个7个通道)，允许存储器(Flash存储器，SRAM1和SRAM2)和外设之间的任何传输组合，使用DMAMUX1进行灵活的DMA通道映射。
该设备还具有标准和先进的通信接口li下:

所有功能
广播
频率范围:150 MHz ~ 960 MHz
调制:LoRa ，(G)FSK， (G)MSK和BPSK
RX灵敏度:-123 dBm for 2-FSK(at 1.2 Kbit/s)， -148 dBm for LoRa (at 10.4 kHz，扩频因子12)
发射器高输出功率，可编程最高可达+22 dBm
发射器低输出功率，可编程最高可达+15 dBm
符合以下射频法规:ETSI EN 300 220, EN 300 113, EN 301 166, FCC CFR 47 Part 15, 24, 90, 101和日本ARIB D-T30, T-67, T-108
兼容和标准化或专有协议，如LoRaWAN ，Sigfox ，W-MBus和更多(完全开放的无线芯片系统)
超低功耗平台
1.8 V ~ 3.6 V电源
-40°C至+105°C温度范围
关机模式:31na (V(DD)= 3v)
andby (+ RTC)模式:360 nA (V(DD)= 3v)
op2 (+ RTC)模式:1.07µA (V(DD)= 3 V)
主动模式单片机:<72µ/ MHz (CoreMark )
Active-mode RX: 4.82 mA
有源模式TX: 15毫安在10 dBm和87毫安在20 dBm (LoRa 125 kHz)
内核
32位Arm Cortex -M4 CPU
自适应实时加速器(ART accelerator)允许从Flash存储器0-wait- ate执行，频率高达48mhz, MPU和DSP在ructions
1.25 DMIPS/MHz (Dhry one 2.1)
安全与识别
硬件加密AES 256位
真随机数生成器(RNG)
扇区保护再次读写操作(PCROP, RDP, WRP)
CRC计算单元
唯一的设备标识符(符合IEEE 802-2001标准的64位UID)
96位唯一的模具标识符
硬件公钥加速器(PKA)
供应和复位管理
高效嵌入式SMPS降压转换器
SMPS到LDO智能开关
超安全，低功率BOR(供电复位)，有5个可选阈值
超低功耗/ PDR运动
可编程电压检测器(PVD)
V(BAT)模式，RTC和20x32字节的备份寄存器
时钟源
32兆赫呼叫al振荡器
TCXO支持:可编程电源电压
32khz振荡器RTC与校准
高速内部16mhz工厂修剪RC(±1%)
内部低功耗32khz RC
内部多速低功耗100 kHz至48 MHz RC
PLL用于CPU, ADC和音频时钟
记忆
高达256kbyte的闪存
最大64kbyte内存
20x32位备份寄存器
引导加载程序支持USART和SPI接口
OTA(无线)固件更新能力
扇区保护再次进行读写操作
丰富的模拟外设(降至1.62 V)
12位ADC 2.5 Msps，高达16位，硬件过采样，转换范围高达3.6 V
12位DAC，低功耗采样保持
2 x超低功耗比较器
Sy em外围设备
处理器固件进程同步的信号量
控制器
2倍DMA控制器(7通道每个)支持ADC, DAC, SPI, I2C, LPUART, USART, AES和定时器
2x USART (ISO 7816, IrDA, SPI)
1 x LPUART(低功耗)
2x SPI 16mbit /s(1 / 2支持I2S)
3 x I2C (SMBus / PMBus )
2x 16位1通道计时器
1x 16位4通道定时器(支持电机控制)
1x 32位4通道定时器
3x 16位超低功耗计时器
1x RTC, 32位亚秒唤醒计数器
1x独立Sy ick
1 x独立监察机构
1 x窗口看门狗
多达43个I/ o, mo 5 v容忍
开发支持
串行线调试(SWD)，用于应用程序处理器的JTAG
所有包都符合ECOPACK2
