STMPE1801 数据手册-pdf中文资料-产品介绍及应用电路

STMPE1801产品信息：

描述

MPE1801是一个GPIO(通用输入/输出)端口扩展器，能够通过两线双向总线(I (2) C)。一个独立的GPIO扩展IC通常用于移动多媒体平台，以解决数字引擎上GPIO数量有限的问题。MPE1801提供了高灵活性，因为每个I/O可以配置为输入，输出，特殊按键，键盘矩阵或专用按键功能。这
器件设计为包含非常低的静态电流，以及针对每个I/O的唤醒功能，以优化器件的功耗。MPE1801的潜在应用包括便携式媒体播放器、游戏机、移动电话和智能手机。

所有功能
18个gpio可配置为GPI、GPO、键盘矩阵、专用钥匙或专用钥匙功能
工作电压:1.65 - 3.6 V
硬件键盘控制器(KPC) (10 × 8矩阵，最多4个可选专用按键)
可检测休眠模式下按键的键盘控制器
中断输出(开路漏极)引脚
先进的电源管理系统
超低和旁路模式电流
所有GPIO引脚的可编程上拉resi
GPIO引脚上的ESD性能:
±8 kV人体模型(JESD22 A114-C)
V(CC)， GND, INT(B)， R(B)， SCL, SDA引脚上的ESD性能:
±3 kV人体模型(JESD22 A114-C)

SS4400ZX	SS400X	SA10QA06	SA10QA04	SA10QA03
SQ25-1950D6SUA1	SQ25-1745K6SUA2	SQ25-1745K6SUA1	SD16-0782R8UUB1	SD25-0780R9UUA1
SD25-1962R9UUA1	SD25-2155R9UUA1	SD25-0942R9UUA1	SD25-2655R9UUA1	SD25-1842R9UUA1
SD25-2140R9UUA1	SD18-0782T8UUA1	SD16-0782R8UUA1	SD16-0847R8UUA1	SD16-2535R8UUA1

STMPE1801

STMPE1801产品信息：

描述

所有功能

STMPE1801数据手册：

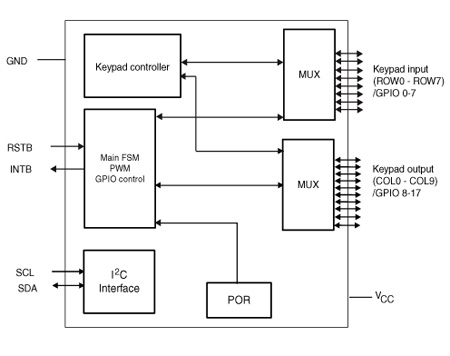

STMPE1801引脚功能、电路图：
