描述

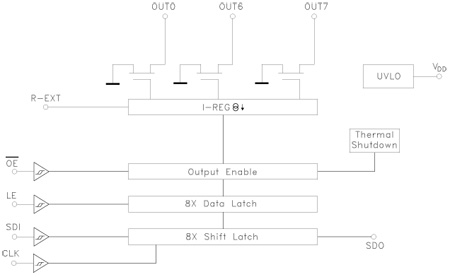

P08CP05是一款专为LED面板显示设计的单片、低电压、低电流、功率8位移位寄存器。P08CP05包含一个8位串行进、并行出移位寄存器，输入一个8位d型存储寄存器。在输出时代，设计了8个稳压电流源来提供5-100 mA的恒定电流来驱动led，输出电流设置时间为11 ns (typ)，从而提高了系统的性能。P08CP05在功能和内存占用方面与P8C/L596向后兼容。通过外部resi，用户可以调节P08CP05的输出电流，以这种方式控制LED的光强，此外，用户还可以调节LED的亮度从0%到100%OE销。
P08CP05保证了20v输出驱动能力，允许用户连接更多的led串联。高时钟频率，30 MHz，也满足系统的大容量数据传输的要求。3.3 V的电压供应是有用的应用，接口与任何微从3.3 V。与标准的TSSOP封装相比，TSSOP暴露垫增加了2.5倍的散热能力。
