STP08DP05

具有完整输出错误检测功能的低压8位恒定电流LED灌驱动器

STP08DP05产品信息:

描述

P08DP05是一款专为LED面板显示设计的单片、低电压、低电流功率8位移位寄存器。P08DP05包含一个8位串行进、并行出移位寄存器,提供一个8位类型存储寄存器。在输出时代,8个稳压电流源被设计为提供5-100 mA的conant电流来驱动led。P08DP05在功能和内存足迹方面与P8C/L596向后兼容,并通过对输出的开放和短检测来扩展其功能。检测电路检查输出线路上可能出现的3种不同情况:短路到GND,短路到V (O)或开放。数据检测结果载入移位寄存器并通过串行线输出移出。
检测功能是在不增加引脚数的情况下实现的,通过输出使能和锁存引脚(分别为DM1和DM2)的辅助功能,一个专用逻辑序列允许设备进入或离开检测模式。通过外部resi,用户可以调节P08DP05的输出电流,从而控制LED的光强,此外,用户还可以调节LED的亮度从0%到100%OE / DM2销。
P08DP05保证了20v输出驱动能力,允许用户连接更多的led串联。高时钟频率,30 MHz,也满足系统的大容量数据传输的要求。3.3 V的电压供应是很有用的应用,接口任何微从3.3 V。与标准的TSSOP封装相比,TSSOP暴露垫增加了2.5倍的散热能力。
  • 所有功能

    • 低电压供电至3v
    • 8个恒流输出通道
    • 可通过外部电阻输出电流
    • 短开路输出错误检测
    • 串行数据输入/并行数据输出
    • 3.3 V微驱动
    • 输出电流:5- 100ma
    • 30兆赫时钟频率
    • 可提供热效率高的TSSOP外露垫
    • 2.5 kV HBM, 200v MM静电防护

STP08DP05数据手册:

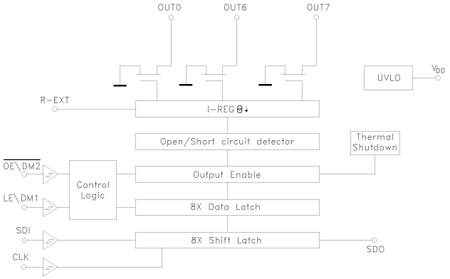

STP08DP05引脚功能、电路图:
