STP16CPC05

低压16位恒定电流LED灌驱动器

STP16CPC05产品信息:

描述

P16CPC05是一个单片、低电压、低电流功率的16位移位寄存器,设计用于LED面板显示。P16CPC05包含一个16位串行进、并行出移位寄存器,输入一个16位d型存储寄存器。在输出时代,16个稳压电流源提供从5 mA到100 mA的conant电流来驱动led。P16CPC05的输出时间被设计为优化开关时间,通常为100 nS。平衡开关ON/OFF改善系统性能,降低旁路电容的应用,寄生电感产生铃声或噪声在系统中。led的亮度可以通过使用一个外部resi或adju输出电流控制。P16CPC05保证了20v输出驱动能力,允许用户连接更多的led串联。高时钟频率,30 MHz,使设备适合高数据速率传输。3.3 V电压电源在与3.3 V微控制器接口的应用中很有用。
  • 所有功能

    • 低电压供电至3v
    • 16个恒流输出通道
    • 可通过外部电阻输出电流
    • 串行数据输入/并行数据输出
    • 可以用3.3 V单片机驱动吗
    • 输出电流:5- 100ma
    • 最大时钟频率30mhz
    • 2.5 kV HBM, 200v MM静电防护

STP16CPC05数据手册:

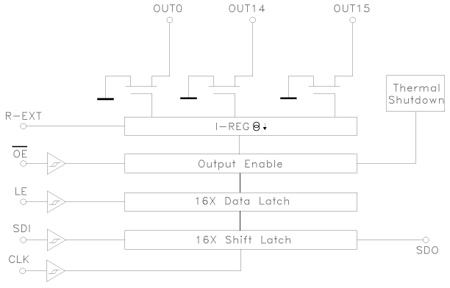

STP16CPC05引脚功能、电路图:
