描述

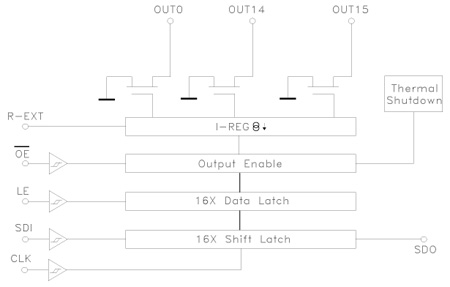

P16CPP05是一款专为LED面板显示设计的低电压、低电流功率16位移位寄存器。P16CPP05包含一个16位串行进、并行出移位寄存器，输入一个16位d型存储寄存器。在输出时代，16个稳压电流源提供从3 mA到40 mA的conant电流来驱动led。输出电流设置时间为40 ns(典型值)，从而提高系统性能。led的亮度可以通过使用外部resi或adju P16CPP05输出电流来控制。P16CPP05保证了20v输出驱动能力，允许用户连接更多的led串联。高时钟频率，30 MHz，使设备适合高数据速率传输。3.3 V电压供应是有用的应用，与3.3 V微控制器接口。
