描述

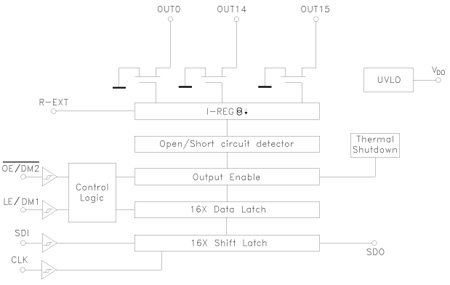

P16DPS05是一个单片、低电压、低电流功率的16位移位寄存器，设计用于LED面板显示。该设备包含一个16位串行进、并行出移位寄存器，该移位寄存器提供一个16位d型存储寄存器。在输出时代，16个调节电流源被设计用来提供5-100 mA的恒定电流来驱动led。P16DPS05在输出上具有开路和短路LED检测功能。P16DPS05向后兼容P16C/L596。检测电路检查输出线路上可能出现的3种不同情况:短路到GND，短路到V
(O)或开线。
数据检测结果载入移位寄存器并通过串行线输出移出。
该检测功能在不增加引脚计数的情况下实现，通过LATCH和输出使能引脚(分别为DM1和DM2)的辅助功能，一个专用逻辑序列允许设备进入或离开检测模式。通过外部resi，用户可以调节P16DPS05输出电流，以这种方式控制LED的光强，此外，用户还可以调节LED的亮度强度从0%到100%OE / DM2销。
P16DPS05保证了20v输出驱动能力，允许用户连接更多的led串联。高时钟频率，30 MHz，使设备适合高数据速率传输。3.3 V电压供应是很有用的应用，接口任何3.3 V微。与标准的TSSOP封装相比，TSSOP暴露垫增加了2.5倍的散热能力。
