STP24DP05产品信息：

描述

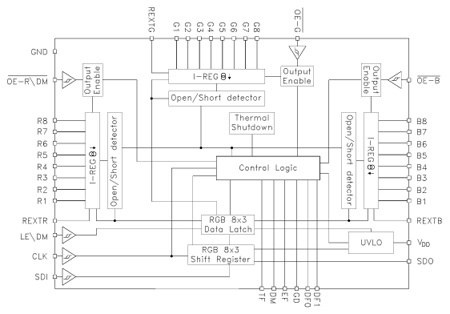

P24DP05是一款专为LED面板显示设计的单片、低电压、低电流功率24位移位寄存器。该器件包含一个8 × 3位串行- in，并行- out移位寄存器，提供一个8 × 3位d型存储寄存器。在输出时代，设计了24个调节电流源，提供5- 80ma的conant电流来驱动led。8 × 3移位寄存器数据流序列顺序可以通过两个专用引脚管理。
P24DP05有一个专用引脚来激活输出序列延迟，以防止在输出接通期间的涌流。
设备检测电路检查输出线路上可能发生的3种不同情况:短到GND，短到VO，或开路。
数据检测结果载入移位寄存器并通过串行线输出移出。
检测功能通过专用引脚或通过允许用户进入或退出检测模式的逻辑序列激活。
通过三个外部resi，用户可以adju每个8通道组的输出电流，从而控制led的光强度。
P24DP05保证了20v输出驱动能力，允许用户连接更多的led串联。
高时钟频率，25 MHz，使设备适合高数据速率传输。
3.3 V的电压供应是有用的应用，接口任何微控制器从3.3 V。

所有功能
低压供电至3v
8 x 3恒定电流输出通道
可通过外部电阻输出电流
短开路输出错误检测
串行数据输入/并行数据输出
移位寄存器数据流寄存器控制
接受3.3 V和5 V微驱动器
输出电流:5- 80ma
25 MHz时钟频率
高热效率组件
