STP4CMP 数据手册-pdf中文资料-产品介绍及应用电路

STP4CMP产品信息：

描述

P4CMP是一个基于电荷泵的4通道LED驱动程序，设计用于RGB照明或LCD显示背光。P4CMP在2.7 V到5.5 V的输入电压下工作。该器件产生具有高绝对和通道到通道精度的调节电流汇聚，驱动多达4个led。它可以支持高达3.8 V正向电压的led。每个通道的电流汇聚可以用4个单独的外部电阻设置。每个通道是独立控制的。PWM控制可以直接应用到4个EN (enable)引脚提供亮度控制。当开启时，电荷泵在C (1 p)和C (1N)，操作调节V (OUT)具有典型的箝位电压。5 V。微小的QFN20 (1.8x3.2 mm)封装允许设备也用于空间限制的应用。

所有功能
工作电压范围:V(CC) 2.7 V ~ 5.5 V
全RGB功能支持
4通道LED驱动，可直接从输入引脚开启/关闭
单独可编程输出电流为4通道通过4外部resor最大。30ma容量
最大输出电流的绝对精度。±7%和信道到信道不匹配的最大。±4%
可选择的充电泵启用/禁用
热保护
小型QFN20 (1.8x3.2 mm)封装

一款基于电荷泵的四路LED驱动电路解决方案: ST公司的STP4CMP是基于电荷泵的四路驱动器，设计用于RGB照明或LCD显示器背光。STP4CMP是基于4通道LED驱动器(用于RGB照明或液晶显示背光)的电荷泵。 STP4CMP由电池供电
基于四路LED驱动器驱动的解决方案: STP4CMP是基于电荷泵的四路LED驱动器，设计用于RGB照明或LCD显示器背光。ST公司的STP4CMP是
ST STP4CMP带电荷泵四路LED驱动解决方案: ST公司的STP4CMP是基于电荷泵的四路LED驱动器,设计用于RGB照明或LCD显示器背光.支持正向电压高达成3.8V的LED,工作电压 2.7 V到5.5 V,四路电流可单独编程,最大电流30mA,输出电流精度 ±7%,通路间电流匹配度在 ±4%内.主要用在手机显示器背光和RGB LED指示器驱动器.本文介绍了STP4CMP主要特性,框图,典型应用电路及其所用元件,STP4CMP评估板及其电路
STP4CMP：带电荷泵四路LED驱动解决方案: ST公司的STP4CMP是基于电荷泵的四路LED驱动器，设计用于RGB照明或LCD显示器背光。STP4CMP是基于4通道LED驱动器（用于RGB照明或液晶显示背光
STSTP4CMP带电荷泵四路LED驱动解决方案: 2.7 V到5.5 V,四路电流可单独编程,最大电流30mA,输出电流精度 ±7%,通路间电流匹配度在 ±4%内.主要用在手机显示器背光和RGB LED指示器驱动器.本文介绍了STP4CMP

SS4400ZX	SS400X	SA10QA06	SA10QA04	SA10QA03
SQ25-1950D6SUA1	SQ25-1745K6SUA2	SQ25-1745K6SUA1	SD16-0782R8UUB1	SD25-0780R9UUA1
SD25-1962R9UUA1	SD25-2155R9UUA1	SD25-0942R9UUA1	SD25-2655R9UUA1	SD25-1842R9UUA1
SD25-2140R9UUA1	SD18-0782T8UUA1	SD16-0782R8UUA1	SD16-0847R8UUA1	SD16-2535R8UUA1

STP4CMP

STP4CMP产品信息：

描述

所有功能

STP4CMP数据手册：

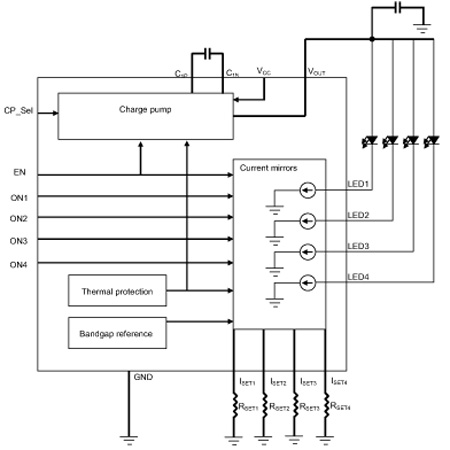

STP4CMP引脚功能、电路图：
