STULPI01B产品信息：

描述

ULPI01是一款符合ULPI (UTMI+低引脚接口)和OTG (on - on - go)规范的高速USB 2.0收发器，为任何高速USB ho、设备或OTG双角色核心提供完整的物理层解决方案。它允许USB asic通过一个12针接口与USB的物理层接口。它包含VBUS比较器，一个ID线检测器，USB差分驱动程序和接收器，一个完整的ULPI寄存器映射和中断发生器。ULPI01收发器适用于移动应用和电池供电的设备，因为它的低功耗，下电操作模式和最小的模具/封装尺寸。

所有功能
USB-IF高速认证通用串行总线规范rev. 2.0
满足通用串行总线规范2.0、on - go补充USB 2.0规范1.0a和ULPI收发器规范1.1的要求
标准ULPI (UTMI+低引脚接口)1.1数字接口
完全兼容ULPI 1.1寄存器集
将V(DVIO)振幅mu的外部方波时钟应用于振荡器输入XI
支持480mbit /s高速、12mbit /s全速和1.5 Mbit/s低速工作模式
支持2.7 V UART模式
支持SRP (session reque protocol)和HNP (ho negotiation protocol)，实现双角色设备特性
能够控制外部充电泵更高的VBUS电流
单电源，+3 V至+4.5 V电压范围
集成的双电压调节器提供能够3.3 V和1.2 V的内部电路
集成过流检测器
集成HS终端和FS/LS/OTG上拉/下拉resi
集成USB 2.0“短路与”保护
电池供电设备的下电模式，功耗非常低
理想的syem asic内置USB ho，设备或OTG核心
可在μTFBGA36 RoHS封装
-40至85°C工作温度范围

SS4400ZX	SS400X	SA10QA06	SA10QA04	SA10QA03
SQ25-1950D6SUA1	SQ25-1745K6SUA2	SQ25-1745K6SUA1	SD16-0782R8UUB1	SD25-0780R9UUA1
SD25-1962R9UUA1	SD25-2155R9UUA1	SD25-0942R9UUA1	SD25-2655R9UUA1	SD25-1842R9UUA1
SD25-2140R9UUA1	SD18-0782T8UUA1	SD16-0782R8UUA1	SD16-0847R8UUA1	SD16-2535R8UUA1

STULPI01B

STULPI01B产品信息：

描述

所有功能

STULPI01B数据手册：

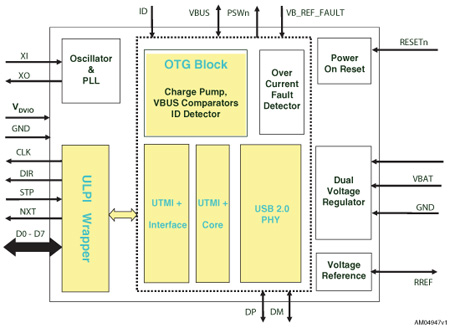

STULPI01B引脚功能、电路图：
