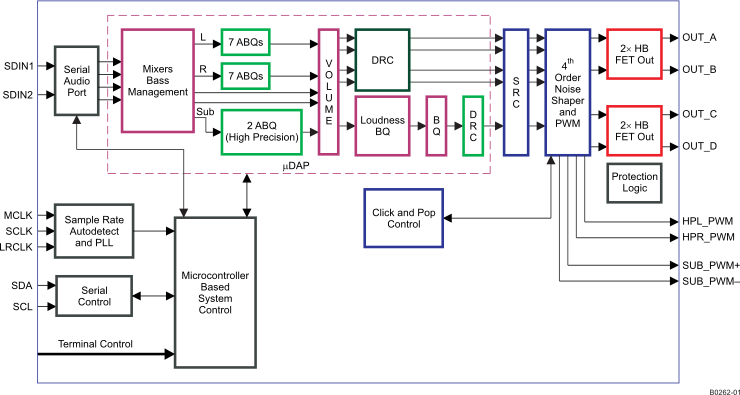

TAS5706A/B是一款20瓦、高效的数字音频功率放大器，用于驱动立体声桥接扬声器。两个串行数据输入允许处理多达四个离散音频通道和无缝集成到大多数数字音频处理器和MPEG解码器，接受广泛的输入数据和时钟速率。一个完全可编程的数据路径允许这些通道路由到内部扬声器驱动器或输出通过低音箱或耳机PWM输出。
TAS5706A/B是从设备接收所有外部时钟源。对于32、48、96和192 kHz的数据，TAS5706A/B工作在384 kHz的交换速率下，对于44.1、88.2和176.4 kHz的数据，工作在352.8 kHz的交换速率下。8×过采样结合四阶噪声整形器提供了一个平坦的噪声地板和从20hz到20khz的优秀动态范围。
最后代换数字功放TAS5706B后，故障排除。
此板用的伴音块是TAS5706B测试供电，静音SDA,SCL无异常。后测试伴音信号脚发现DATA到大块无阻直。后发现过孔断。后找来一个细线连上试机正常。故障排除。分析是过孔的眼太小散热不良引起。
测U601/TAS5706B的工作条件，当测电压时就发现第10脚没有电压，正常电压为3.3V，分析原因，该电压是给IC内部提供的模拟3.3V，此电压由U806输出3.3V经过孔再由L601直接送到U601
该24V电压送入数字板，一路到DC-DC转换，另一路送到伴音功放U601，分别断开这两路供电，当断开U601后，24V电压恢复正常，说明是U601损坏，更换TAS5706B故障排除。
测量功放TAS5706B的P23.P22.P25.P34输出脚的电压,在无声是P23.P22.的电压为1.6V.正常P34的电压为1.4正常.测到P25脚的电压为0V,这个脚的电压正常有声音是有电压的,
该机芯板为送修板，接收到板后，测板上并无明显的故障点，装入机架老化试机故障也未出现，用电吹风加热伴音功放U601（TAS5706B）附近时，伴音出现打嗝现象，热吹风拿走时即恢复正常，再故障出现时测量伴音攻放静音脚
于是测量功放TAS5706B的P23.P22.P25.P34脚的电压，在无声是P23.P22.的电压为1.6V.正常P34的电压为1.4V正常。
此机每次只有在工作一段时间后，不定什么时间就出现有图无声的故障，初步判断问题应在伴音电路部分，在故障出现时，首先测量伴音功放U601（TAS5706B）的工作条件，供电、总线和复位各功能脚电压都正常
于是首先测量功放TAS5706B的23脚.22.脚25脚.34脚的电压,在没有声音的时候，23.脚与22脚.的电压为1.6V.正常34脚的电压为1.4正常.测到25脚的电压为0V,因为此脚是音量控制脚，
参照伴音处理电路着重处理音频处理单元，首先测数字板功放IC(U601--TAS5706B)的工作条件。对功放lC的供电和总线进行测试，没有发现异常
