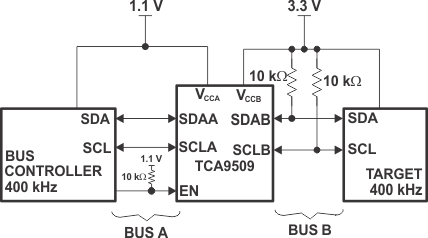

TCA9509是一款适用于 I(2)C/SMBus 系统的 I(2)C 总线/SMBus 中继器。此器件还可在混合模式应用中提供低电压（低至 0.9V）和较高电压（2.7V 至 5.5V）间的双向电压电平转换 （上行转换/下行转换）。电平转换期间，这个器件在不损失系统性能的情况下可扩展 I(2)C 和相似的总线系统。

TCA9509 可缓冲 I(2)C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，因此支持 B 侧 400pF 的总线电容。这款器件也可用于将总线隔离为电压和电容两部分。

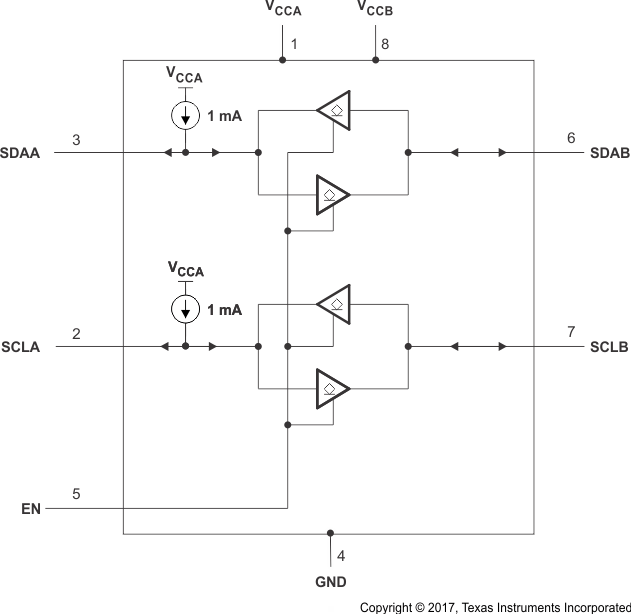

TCA9509 具有两类驱动器：A 侧驱动器和 B 侧驱动器。所有输入和 B 侧 I/O 都能够承受 5.5V 的过压。当器件未通电时（VCCB 和/或 VCCA = 0V），A 侧 I/O 也能承受 5.5V 的过压。

总线端口 B 驱动器兼容 SMBus I/O 电平，而 A 侧则使用电流检测机制检测阻止总线锁定的输入或输出低电平信号。A 侧为上拉和 200欧姆 下拉驱动器提供 1mA 电流源。这使 A 侧低电平能适应更小的电压摆幅。A 侧内部缓冲器的输出下拉低电平设定为 0.2V 左右，而内部缓冲器设定的输入阈值比输出电压低电平大约低 50mV。尽管 A 侧 I/O 为内部低电平驱动，但该低电平不被识别为输入低电平。这能够避免发生锁定条件。B 侧输出下拉驱动硬低电平，输入电平设定为 0.3 SMBus 或 I(2)C 总线电压电平，使 B 侧可以连接到任何其他 I(2)C 总线器件或缓冲器。

TCA9509 驱动器未启用，除非 V(CCA) 高于 0.8V 且 V(CCB) 高于 2.5V。启用 (EN) 引脚也可用于在系统控制下启用和关闭驱动器。请注意，只能在总线空闲时更改 EN 引脚的状态。
