TCA9517-Q1 是一款具有电平转换功能的双向缓冲器，适用于 I(2)C 和 SMBus 系统。此器件可在混合模式 应用中提供低电压（低至 0.9V）和较高电压（2.7V 至 5.25V）间的双向电压电平转换（上行转换/下行转换）。该器件能够扩展 I(2)C 和 SMBus 系统，甚至在电平转换期间也不会降低系统性能。
TCA9517-Q1 可缓冲 I(2)C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，因此允许在 I(2)C 应用中连接两条总线电压高达 400pF 的总线。

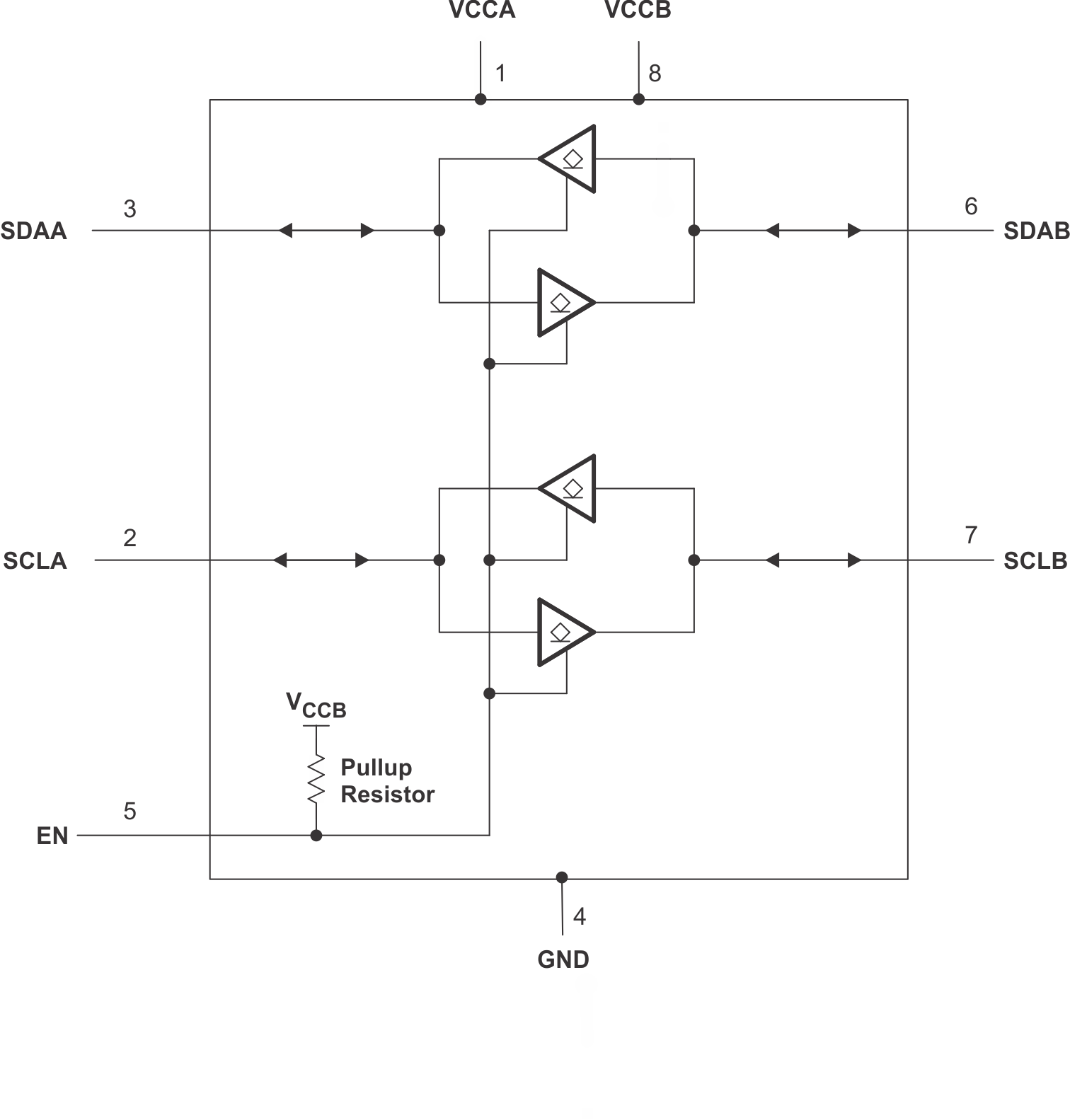

TCA9517-Q1 具有两类驱动器：A 侧驱动器和 B 侧驱动器。所有输入和 I/O 都能够承受 5.25V 的过压，即使器件未通电时也是如此（V(CCB) 和/或 V(CCA) = 0V）。
B 侧上的缓冲器设计使其无法与使用静态电压偏移的器件串联使用。器件并不将经缓冲的低电平信号识别为有效低电平，并且不再将它作为经缓冲的低电平进行传送。
B 侧驱动器的运行电压介于 2.7V 至 5.25V 之间。此内部缓冲器的输出低电平大约为 0.5V。当输出在内部被驱动为低电平时，输出电压必须比输出低电平低 70mV 或者更多。更高的电压低信号被称为经缓冲的低电平。当 B 侧 I/O 被内部驱动为低电平时，输入并不将此低电平识别为低电平。当输入低电平状态被释放时，这一特性防止了锁定情况的发生。
A 侧驱动器运行电压介于 0.9V 至 5.25V 之间并且能够驱动更大电流。它们不需要经缓冲的低电平特性（或者静态失调电压）。B 侧低电平信号在 A 侧转换为接近 0V 的低电平。它可以适应低电压逻辑更小的电压摆幅。A 侧输出下拉驱动硬低电平。输入电平设置为 0.3 × V(CCA) 以满足低电压侧电源低至 0.9V 的系统中对较低电平的需求。
两个或多个 TCA9517-Q1 器件的 A 侧可以连接在一起。将 A 侧作为公共总线可以实现多个拓扑结构（请参阅 图 8 和 图 9）。可以将 A 侧直接连接至任意具有静态或动态失调电压的其他缓冲器。可以将多个 TCA9517-Q1 串联在一起（相邻器件间通过 A 侧和 B 侧相连），失调电压不会增大，只是需要考虑飞行时间延迟。由于 B 侧缓冲低电压的原因，TCA9517-Q1 不能通过 B 侧相连。B 侧不能连接配有上升时间加速器的器件。
VCCA 只能用于为 A 侧输入比较器提供 0.3 × V(CCA) 参考电压，或者用于电源正常状态检测电路。TCA9517-Q1 逻辑和所有 I/O 均由 VCCB 引脚供电。
当与标准 I(2)C 系统一同工作时，需要用上拉电阻在经缓冲的总线上提供逻辑高电平。TCA9517-Q1 具有 I(2)C 总线的标准开漏配置。这些上拉电阻器的尺寸由系统决定，然而，中继器的每一侧都必须有一个上拉电阻器。此器件专为与标准模式及快速模式 I(2)C 器件（而不单是 SMBus 器件）一起工作而设计。在可以接受标准模式器件和多个主控器的通用型 I(2)C 系统中，标准模式 I(2)C 器件的额定值只为 3mA。在某些情况下，可以采用更高的结束电流。
