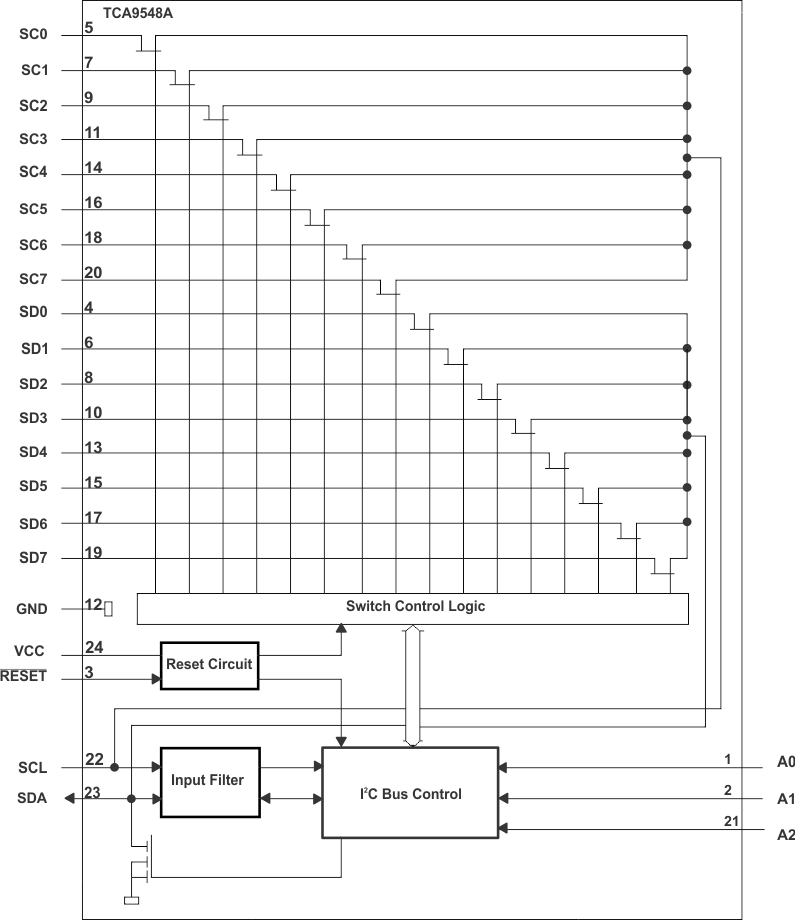

TCA9548A 器件配有八个可通过 I(2)C 总线控制的双向转换开关。串行时钟/串行数据 (SCL/SDA) 上行对可扩展为 8 个下行对或通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I(2)C 从器件地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。

发生超时或其他不当操作时，系统主控器可通过将RESET输入置为低电平来复位 TCA9548A。同样，加电复位即可取消选中所有通道并初始化 I(2)C/SMBus 状态机。将RESET置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I(2)C 总线之一卡在低电平状态时进行恢复。

开关上有导通栅极，这样 VCC 引脚便可用于限制通过 TCA9548A 的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 部件能够在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚为 5V 耐压。
