描述

TDA7293是Multiwatt15封装的单片集成电路，用于高保真领域应用中的音频类AB放大器，如家用音响、自供电扬声器和Topclass电视。由于宽电压范围和高输出电流能力，它能够为4-欧姆和8-欧姆负载提供高功率。内置的静音功能与开启延迟简化了远程操作，避免开关噪声。
并联模式可以通过连接多个设备和使用pin11。高输出功率可以传递到非常低的阻抗负载，因此优化系统的散热

所有功能
Multipower BCD工艺
高工作电压范围(±50 V)
DMOS结构力量的年龄
高输出功率(100 W into 8 欧姆 @ THD =10%， with V(S)=±40 V)
静音和和-by功能
没有开关开关噪音
非常低的比例
非常低的噪音
短路保护(无输入信号应用)
热关机
视频检测器
模块化(几个设备可以很容易地并联以驱动非常低的阻抗)

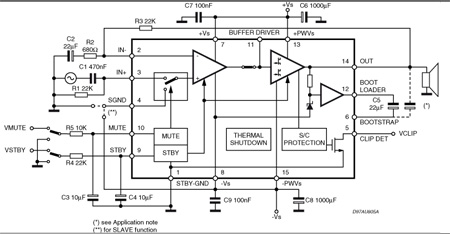

TDA7293音频功放电路图: 图：TDA7293音频功放电路图
100W大功率功放TDA7293电路图: 虽然TDA7293已不在风光，但其实优秀的实力，还是不得不为大家介绍一下，对发烧友来说也许是一种回顾。TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压DMOS高保真功放IC，额定输出功率为100W。最大工作电压为120V。
TDA7293音频功放电路图及PCB: TDA7293是一个整体集成电路,为Multiwatt15封装,音像类AB放大器在高保真领域应用.TDA7293的工作电压范围(±50V)最高工作电压±60VDMOS力量阶段高产品力量(100W@THD
一款高效G类放大器: 这是一款功率阀值在20W启控的高效G类放大器，比起单独使用TDA7293具有更高的效率和更可靠的高功率输出能力。
单声道100W高压功率放大器TDA7293: TDA7293是ST(SGS-THOMSON)公司出品的一款大功率高电压(比TDA7294高±10V)DMOS高保真功放IC，额定输出功率为100W。最大工作电压为120V。
一款高效的G类放大器: 这是一款功率阀值在20W启控的高效G类放大器，比起单独使用TDA7293具有更高的效率和更可靠的高功率输出能力。
基于TDA7293的音频放大器: TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压DMOS高保真功放IC，额定输出功率为100W，最大工作电压为120V。
TDA7293高效G类放大器电路
100W DMOS音频放大器TDA7293电路设计与分析: TDA7293是一个整体集成电路Multiwatt15封装,;作为音像类AB;放大器在高保真领域应用非常高工作电压范围;(±50V)最高工作电压±60V;DMOS;力量阶段高产品力量(100W;@;THD
100W功率放大器电路: TDA7293是ST(SGS-THOMSON)公司出品的一款大功率高电压(比TDA7294高±10V)DMOS高保真功放IC，额定输出功率为100W。最大工作电压为120V。其主要参数如表1所示。
