TDA7440 数据手册-pdf中文资料-产品介绍及应用电路

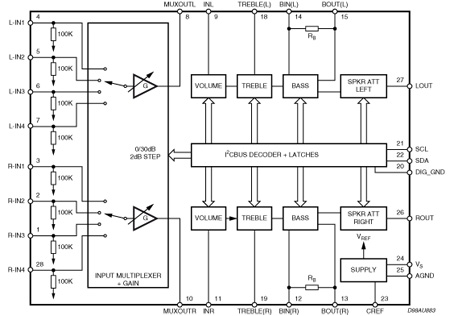

TDA7440D是一款音量(低音和高音)平衡(左/右)处理器，用于高保真系统中的高质量音频应用。提供可选择的输入增益。所有功能的控制都是通过串行总线实现的。
交流信号的设定是通过resi或网络和开关结合运算放大器来获得的。
采用双极/CMOS技术，实现了低失真、低噪声和直流epping

创维30AAA/8TP2机芯彩电能开机,但有时开机为白屏,后变正常,开机时＂please wait字符变: 因字符有时会移位,分析应为cpu部分有问题,测总线电压,scl为3.5v,而sda仅为0.6v左右,怀疑外挂的IC不良,断开u202 tda7440第21脚和第22脚依旧,当拔下高频头连线后总线恢复正常
创维30AAA 8TP2机芯彩电能开机,但有时开机为白屏,后变正常: 因字符有时会移位,分析应为CPU部分有问题,测总线电压,SCL为3.5V,而SDA仅为0.6V左右,怀疑外挂的IC不良,断开U202 TDA7440第21脚和第22脚依旧,当拔下高频头连线后总线恢复正常
创维30AAA（8TP2机芯)液晶彩电字符移位显示异常: 先检查I2C总线SCL、SDA5V电压是否正常；若偏低，断开外挂的ICU202(TDA7440)后，再测I2C总线电压；若仍不正常，拔下高频头连线后，再测I2c总线电压；若正常，则说明故障出在高频头或为高频头供电的稳压电路

TDA7440
