TDA7491LP

5W+5W双BTL D类音频放大器

TDA7491LP产品信息：

描述

TDA7491LP是专为液晶电视和显示器设计的双BTL d类音频放大器，具有单电源。由于高效率和暴露垫下(EPD)封装，不需要单独的散热器。
此外，无过滤操作允许减少外部组件计数。
TDA7491LP是针对针兼容的TDA7491P和TDA7491HV。

  • 所有功能

    • 5w + 5w连续输出功率:R(L)= 8 欧姆， THD = 10% at V(CC)= 9 V
    • 5w + 5w连续输出功率:R(L)= 4 欧姆， THD = 10% at V(CC)= 6.6 V
    • 宽范围单电源操作(5v - 14v)
    • 高效率(η = 90%)
    • 四个可选择的固定增益设置，名义上的20 dB, 26 dB, 30 dB和32 dB
    • 差分输入最小化共模噪声
    • 时候操作
    • 在打开/关闭的时候没有“pop”
    • 和静音功能
    • 短路保护
    • 热过载保护
    • 外部synchronizable

TDA7491LP数据手册：

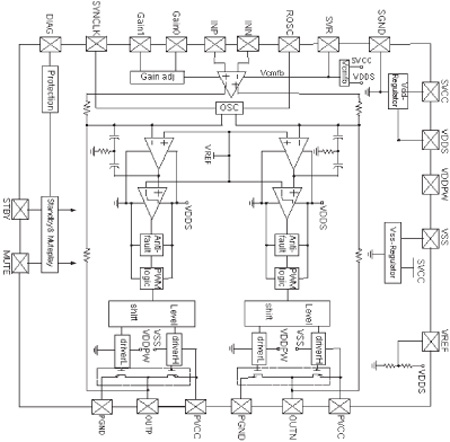

TDA7491LP引脚功能、电路图：
